Ersatzteile für Ihre Baldinger 10’’ ABSENK Achse

Schnell, sicher, zuverlässig
Die 10’’ ABSENK Achse von Baldinger Fahrzeugbau steht für höchste Qualität und Langlebigkeit im Einsatz. Damit Ihre Achse jederzeit einsatzbereit bleibt, finden Sie hier alle verfügbaren Ersatzteile und Zubehör – für einen schnellen und sicheren Austausch. Um eine lange Lebensdauer und Garantie zu sichern, empfehlen wir ausschliesslich Original-Ersatzteile.

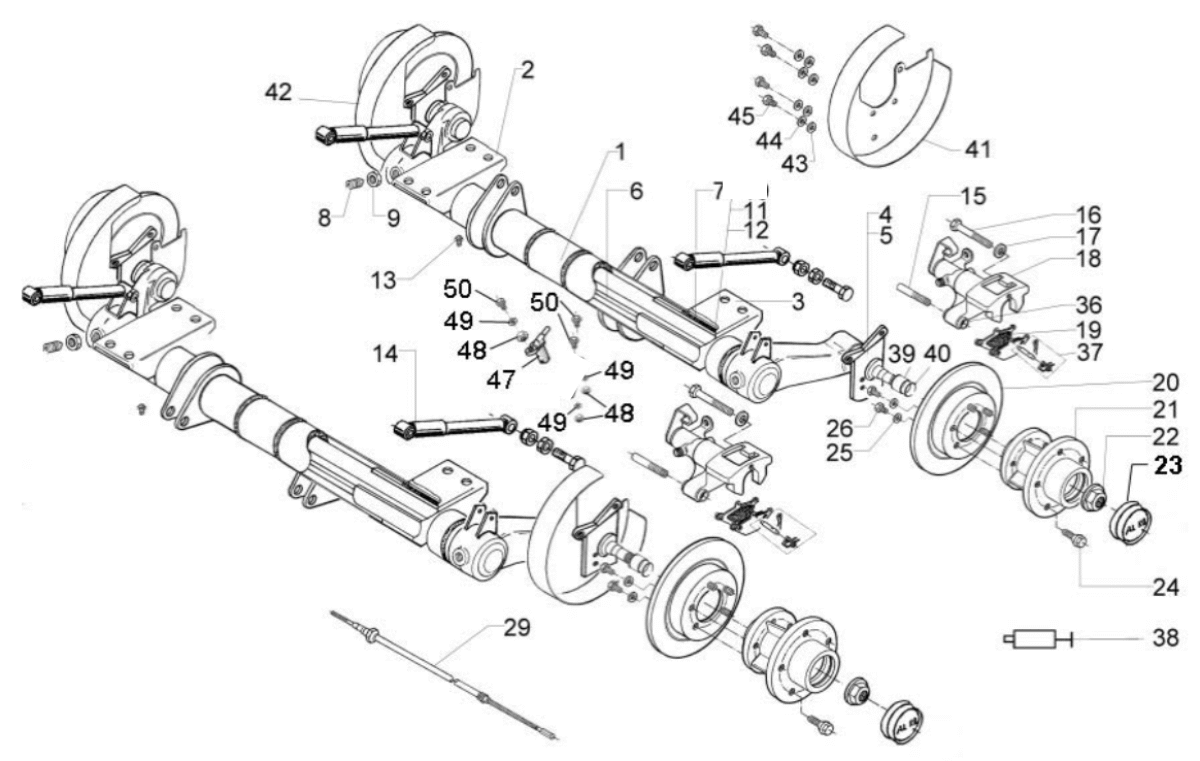

Explosionszeichnung

Zeigt alle Bauteile der 10 Zoll Starr Achse inklusive Positionen und Artikelnummern.

HINWEIS: Aktuelle und vollständige Liste bitte hier aufrufen.

Ersatzteilliste (Auswahl)

| Pos. | Bezeichnung | Artikel-Nr. |

| 01 | Achsrohr vorne | 3374 |
| 01a | Achsrohr hinten | 3375 |
| 02 | Achsbock links H+S | 5549 |
| 03 | Achsbock rechts H+S | 5550 |
| 04 | 10″ Schwinghebel links H+S Comfort ab Juli 2007 | 4535 |
| 05 | 10″ Schwinghebel rechts H+S Comfort ab Juli 2007 | 4534 |
| 06 | Drehstab Comfort (3-teilig) | 3372 |
| 07 | Lagerbuchsen 3 je Seite | 5943 |
Müssen eingepresst werden. Vorrichtung zum Einpressen müssen selber bereitgestellt werden. Nach dem Einpressen kann es sein, dass der Durchmesser 65 mm ausgerieben werden muss. Alternative ist der Ersatz des Achsrohres, welches auch einen neuen Federstab enthält.
| 08 | Gewindestift M20X1.5 | 2893 |
| 09 | Flachmutter M20X1.5 | 3288 |
| 10 | Lager 80X85X40 / pro Achse 4 Stück | 5951 |
| 11 | O-Ring 81X4 | 5952 |
| 12 | Dichtring 65x85x8 zu Schwinghebel H+S | 2897 |
| 13 | Schmiernippel | 2898 |
| 14 | Stossdämpfer AL-KO ohne Befestigungsmaterial (Seite 11) | 2899 |
| 15 | 10″ Lagerbolzen für Bremssattel | 2900 |
| | Gummimanschette Faltenbalg zu Bremssattel Hauptlager | 5351 |
| 16 | 6-Kant Schraube M10X85 | 2901 |
| 17 | Scheibe A10.5 | 2972 |
| 18 | 10″ Bremssattel links | 2903 |
| 18a | 10″ Bremssattel rechts² | 2904 |
| 19 | 10″ Bremsbelag Set² | 3817 |
| 20 | 10″ Bremsscheibe (Minimum 9.5mm Scheibendicke)
(Innendurchmesser 81mm ganze Scheibe 265 mm) | 2906 |
| 21 | 10″ Nabe komplett Z34 (inkl. Flanschmutter ¦ Lagerinnenring ¦ Sprengring) | 4532 |
| 21a | 10″ Nabe komplett Z34 alte Version bis Juni 2007 inkl. Radlager / auch pos 22 mitersetzen | 3976 |
| zu 21a | Die alte Nabe passt nicht auf neue Schwinghebel.
Die alten Schwinghebel sind nicht mehr lieferbar. Falls Schwinghebel defekt sind, muss auf eine neue 10’’ Achse gewechselt werden | 3976 |
| 22 | 10″ Flanschmutter M24X1.5 | 2908 |
| 23 | 10″ Nabenabdeckung | 4627 |
| 24 | 10″ Radschraube M14X1.5 | 2910 |
| 25 | Federring M12 | 2911 |
| 26 | 6-Kant Schraube M12X30 | 2912 |

| 29 | 10″ Bowdenzug VA 1130/1340 | 2915 |
| 29a | 10″ Bowdenzug HA 1620/1830 | 2916 |

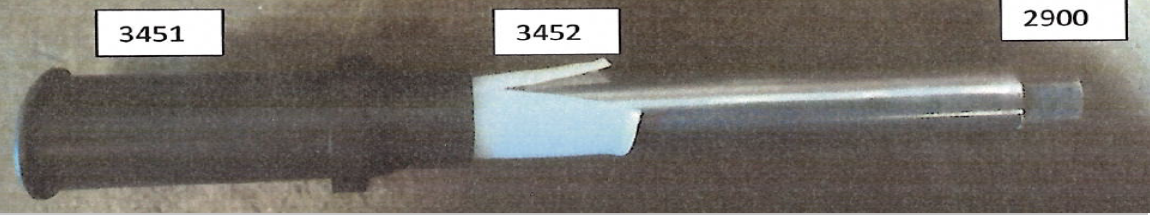

| 36 | Gleiterbuchsen zu Lagerbolzen 10″ (2 weisse Schalen) | 3452 |
| 36a | Lagerbuchse zu Lagerbolzen 10″ (Gummi) | 3451 |
| 37 | 10″ Reparatursatz für Bremssattel & Bremsbelag (pro Achse) | 3792 |
| 38 | Bremsbelagsträgerfett 3.6gr | 3337 |
| 38a | Lagerbolzenfett 5.1gr | 3336 |

| 41 | 10″ Schutzblech links (ab Juni 2005) | 4510 |
| 41a | 10″ Schutzblech links (bis Juni 2005) | 4043 |
| 42 | 10″ Schutzblech rechts (ab Juni 2005) | 4511 |
| 42a | 10″ Schutzblech rechts (bis Juni 2005) | 4044 |
| 43 | U-Scheibe 8.4x20x2 | 4568 |
| 44 | Federring M8 | 4629 |
| 45 | 6-Kant Schraube M8X20 | 1858 |

| 48 | U-Scheibe 6.4 | 5914 |
| 49 | Federring M6 | 4466 |
| 50 | Halbrundkopfschraube mit Innen-6-Kant M6X20 | 3039 |

| 36 | Gleiterbuchsen zu Lagerbolzen 10″ (2 weisse Schalen)| 3452 |

| 36a | Lagerbuchse zu Lagerbolzen 10’’ (Gummi)| 3451 |
|     | Baujahrabhängig |     |

| 47 | 10’’ Impuslgeber / ABS-Sensor mit Kabel aktiv | |

| 47a | 10’’ Bremsschlauch mit Mutter M16 / 458 mm | 2672 |
|     | Wird ersetzt durch 8104 |     |
|     | Mutter | 5181 |
|     | 10’’ Bremsschlauch 458 mm Stahlflex | 8104 |
Bei Wechsel auf Stahlflex Achsweise tauschen
Lieferumfang mit:
1 Hohlschraube
2 Kupferdichtringe
1 Mutter M16 x 1.5
Vorgänger mit Mutter M416 (2672)
|     | Bremsschlauch mit Klammer / 430 mm | 5102 |

|    | Bremsschlauchhalter Niederchassis | 500 |

|     | 10” Alu kompl. Rad 195/55R10C TRAILERMAXX / CR-966 N / M+S
Lochkreis 5×140 | 2645 |
|     | 10” Reifen TRAILERMAXX CR966 M+S | 508 |
|     | 10» ALU Felge 6.00I x 10 H2 Silber Lochkreis 5×140 | 6594 |
|     | 10″ Stahl Felge 6.00I x 10 H2 Silber Lochkreis 5×140 | 507 |
|     | 10’’ Hydraulikzylinder Absenker Zylinder Radstand 580 mm | 4581 |
|     | ALKO 10″ Achsaggregat absenkbar, 2800kg, bestehend aus zwei Einzelachsen | 4472 |
Inkl. Bremsbeläge, Scheiben, Bremssättel, Bremsseile, Stossdämpfer inkl. Schraubenmaterial und Sensor
|     | Befestigungsmaterial für Achsenaggregat je 16 Stück muss separat bestellt werden |     |
|     | 6-Kant Schraube M 10 x 35 | 2683 |
|     | Sicherungsmutter Poly-Stop M10 | 2680 |
|     | Sperrkantscheibe M10 | 2675 |
|     | U-Scheibe 10,5 x 25 x 4 | 3453 |

Wichtige Informationen zur Wartung der Achse finden Sie unter:
https://www.baldinger-ag.ch/download-center/

👉 Weitere Positionen finden Sie in der vollständigen Teileliste (PDF)

WICHTIGER HINWEIS:Bitte beachten Sie bei sicherheitsrelevanten Bauteilen wie:
* Bremsscheiben / * Nutmuttern / * ABS-Sensoren
…dass ausschliesslich Original-Ersatzteile verwendet werden dürfen. Nur so bleibt Ihre Garantie erhalten und die Verkehrssicherheit gewährleistet.
