Ersatzteilbereich für die Baldinger 13 Zoll ABSENK Achse

13’’ ABSENK Achse – Ersatzteile von Baldinger Fahrzeugbau

Maximale Belastbarkeit und Qualität für Ihre Transporte
Die 13’’ ABSENK Achse von Baldinger steht für höchste Stabilität, Sicherheit und Langlebigkeit im täglichen Einsatz. Damit Ihre Achse jederzeit zuverlässig funktioniert, bieten wir Ihnen alle Original-Ersatzteile, technischen Informationen und Explosionszeichnungen auf einen Blick. Um eine lange Lebensdauer und Garantie zu sichern, empfehlen wir ausschliesslich Original-Ersatzteile.

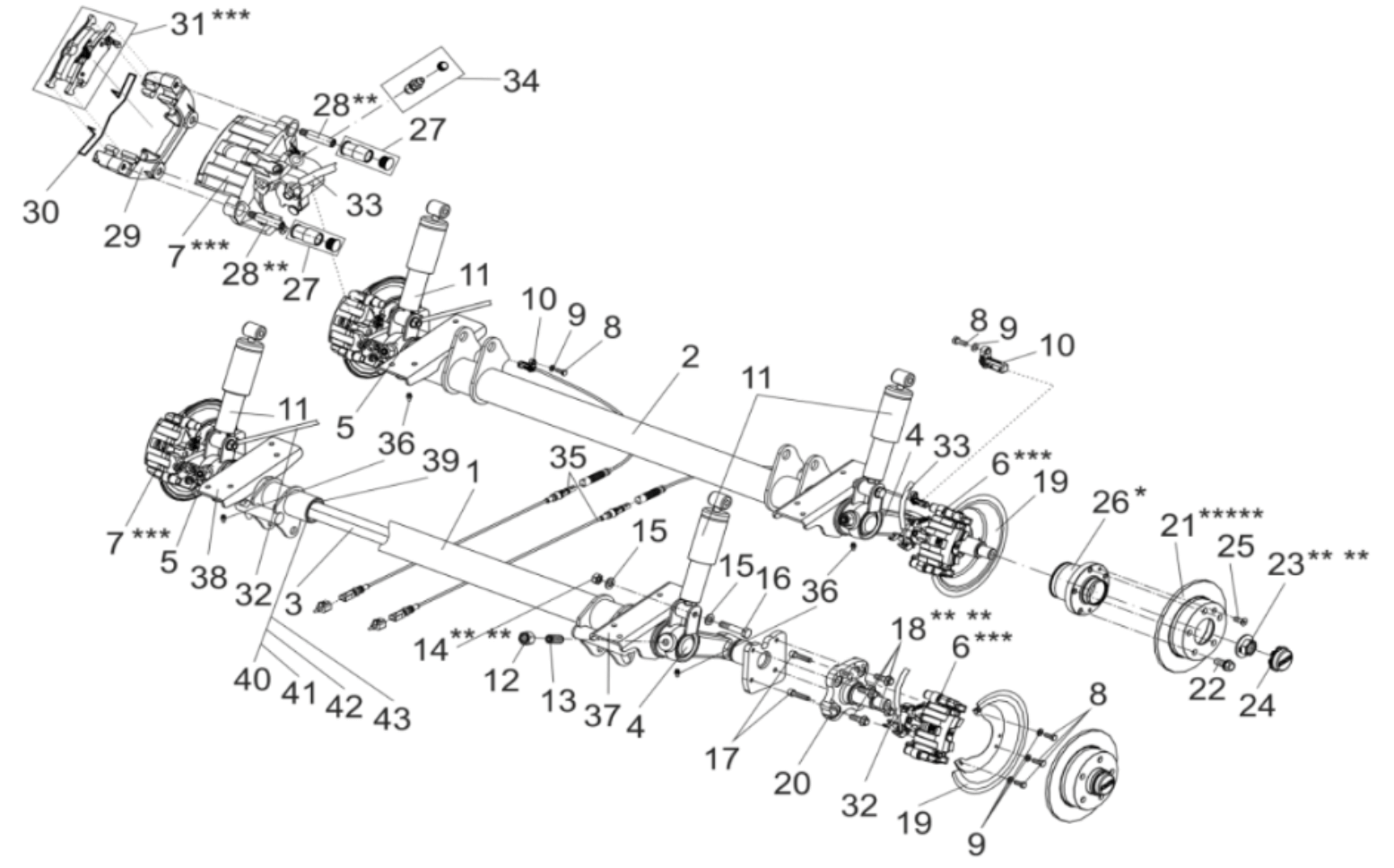

Explosionszeichnung

Zeigt alle Bauteile der 13 Zoll Starr-Achse inklusive Positionen und Artikelnummern.

HINWEIS: Aktuelle und vollständige Liste bitte hier aufrufen.

Ersatzteilliste (Auswahl)

| Pos. | Bezeichnung | Artikel-Nr. |

| 01 | Achsrohr vorne | 7276 |
| 02 | Achsrohr hinten | 7277 |
| 03 | Achsbock rechts H+S | 5550 |
| 04 | 13» Schwinghebel links H+S | 5947 |
| 05 | 13» Schwinghebel rechts H+S | 5948 |
| 06 | 13’’ Bremssattel links komplett (inkl. Bremsbeläge ¦ Haltefeder ¦ Halter) | 5911 |
| 07 | 13’’ Bremssattel rechts komplett10 (inkl. Bremsbeläge ¦ Haltefeder ¦ Halter) | 5912 |
| 08 | 6-Kant Schraube M6X16 | 4622 |
| 09 | U-Scheibe 6.4 | 5914 |
| 10 | 13» ABS-Sensor | 5915 |
Ersatzteile Magnetringe ABS und Zubehör ANC Chassis mit Doppelachse ab Sommer 23 siehe separate Liste auf unserer Homepage
| — | ABS-Sensorkabel-Verlängerung, 900mm | 3443 |
| 11 | Stossdämpfer AL-KO ohne Befestigungsmaterial (Seite 11) | 2899 |
| 12 | Flachmutter M20X1.5 | 3288 |
| 13 | Gewindestift M20X1.5 | 2893 |
| 14 | Sicherungsmutter Poly-Stop M14 | 2695 |
| 15 | U-Scheibe 21X37X3 | 5453 |
| 16 | 6-Kant Schraube M14X75 | 5918 |
| 17 | Zylinderschraube mit Innen-6-Kant M10X1.25X45 | 5919 |
| 18 | Zylinderschraube mit Flansch M12X1.5X35 | 5920 |
| 19 | 13» Bremsschild | 5921 |
| 20 | 13» Achsstummel | 5908 |
| 21 | 13» Bremsscheibe (Minimum 7.0mm Scheibendicke) | 5908 |
| 22 | 13» Radschraube M12x1.5 | 6105 |
| 23 | 13» Flanschmutter M27x2 | 5924 |
| 24 | 13» Verschlusskappe | 5927 |
| 25 | Senk-Schraube mit Torx M6x16 | 5928 |
| 26 | 13» Nabe komplett inkl. Lager. Hat die mechanische Verzahnung und wird zusammen mit den Baldinger ABS Sensoren verwendet. | 5929 |
| 26 | 13″ Nabe komplett inkl. Lager Neu ab Sommer 2023 Wird für Versionen mit Magnetring und Original ABS Sensoren verwendet. | 8371 |
| 27 | Führungshülse zu Bremssattel | 5931 |
| 28 | Führungsbolzen zu Bremssattel | 5932 |
| 29 | Halter zu 13» Bremssattel | 5934 |
| 30 | Haltefeder zu Bremssattel | 5935 |
| 31 | 13» Bremsbelagset¹⁰ | 5936 |
| 32 | 13» Bowdenzug VA 1510/1720 | 5937 |
| 33 | 13» Bowdenzug HA 2010/2220 | 5938 |
| 34 | 13» Entlüftungsventil mit Kappe | 5939 |
| 35 | 13» ABS-Sensor Kabelverlängerung 1500mm zu VW | 5940 |
| 35a | 13» ABS-Sensor Kabelverlängerung 1500mm zu Fiat | 5941 |
| 36 | Schmiernippel | 2898 |

| 40 | Lagerbuchsen 3 je Seite | 5943 |
Müssen eingepresst werden. Vorrichtung zum Einpressen müssen selber bereitgestellt werden. Nach dem Einpressen kann es sein, dass der Durchmesser 65 mm ausgerieben werden muss. Alternative ist der Ersatz des Achsrohres, welches auch einen neuen Federstab enthält.
| 37 | Dichtring schwarz | 5944 |
|      | Plastikscheibe rot | 5945 |
|      | 13» Bremsschlauch 430mm | 5102 |

|     | 13’’ Alu kompl. Rad 195/50R13C MAXXIS MA-LAS M+S (Winter) | 5703 |
|     | 13’’ Reifen Maxxis MA-LAS M+S (Winter) | 6019 |
|     | 13’’ Alu kompl. Rad 195/50R13C Trailermaxx CR-966 M+S (Sommer) | 6620 |
|     | 13’’ Reifen Trailermaxx CR966 M+S (Sommer) | 6359
|     | 13’’ ALU Felge 6J x 13 H2, Silber | 6394 |
|     | 13’’ Stahl Felge 6J x 13 H2, Silber | 6622 |
|     | Hydraulikzylinder Absenker Zylinder Radstand 720 mm für Auflieger | 1888 |
|     | Hydraulikzylinder Absenker Zylinder Radstand 580 mm | 4581 |
|     | ALKO 13″ Achsaggregat absenkbar, 2800kg, bestehend aus zwei Einzelachsen | 5626 |
Inkl. Bremsbeläge, Scheiben, Bremssättel, Bremsseile, Stossdämpfer inkl. Schraubenmaterial und Sensor
|     | Befestigungsmaterial für Achsenaggregat je 16 Stück muss separat bestellt werden |     |
|     | 6-Kant Schraube M 10 x 35 | 2683 |
|     | Sicherungsmutter Poly-Stop M10 | 2680 |
|     | Sperrkantscheibe M10 | 2675 |
|     | U-Scheibe 10,5 x 25 x 4 | 3453 |

Wichtige Informationen zur Wartung der Achse finden Sie unter:
https://www.baldinger-ag.ch/download-center/

👉 Weitere Positionen finden Sie in der vollständigen Teileliste (PDF)

WICHTIGER HINWEIS:Bitte beachten Sie bei sicherheitsrelevanten Bauteilen wie:
* Bremsscheiben / * Nutmuttern / * ABS-Sensoren
…dass ausschliesslich Original-Ersatzteile verwendet werden dürfen. Nur so bleibt Ihre Garantie erhalten und die Verkehrssicherheit gewährleistet.
