Ersatzteilbereich für die Baldinger 13 Zoll Starr Achse

13’’ STARR Achse – Ersatzteile von Baldinger Fahrzeugbau

Robust, zuverlässig, langlebig
Die 13’’ STARR Achse überzeugt durch ihre hohe Belastbarkeit und exzellente Qualität – entwickelt für den täglichen, anspruchsvollen Einsatz. Damit Ihre Achse jederzeit zuverlässig funktioniert, finden Sie hier alle Original-Ersatzteile und technischen Informationen auf einen Blick. Um eine lange Lebensdauer und Garantie zu sichern, empfehlen wir ausschliesslich Original-Ersatzteile.

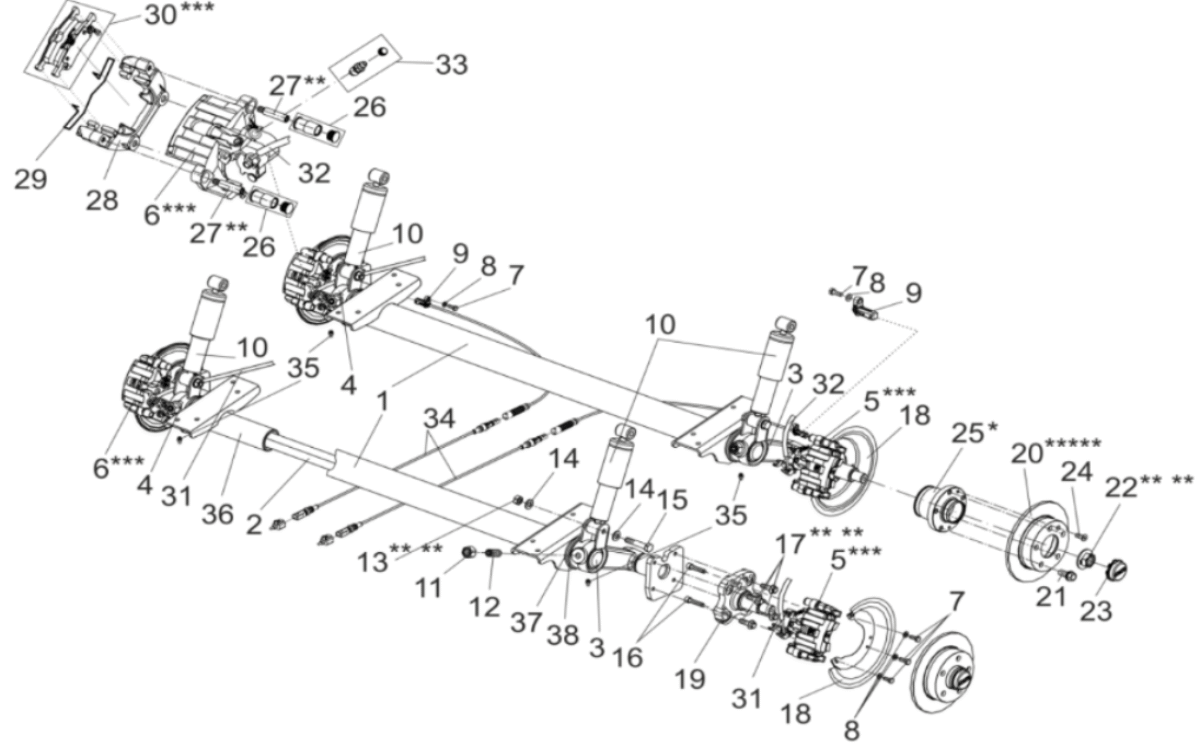

Explosionszeichnung

Zeigt alle Bauteile der 13 Zoll Starr Achse inklusive Positionen und Artikelnummern.

Ersatzteilliste (Auswahl)

| Pos. | Bezeichnung | Artikel-Nr. |
| 01 | Achsrohr starr Comfort komplett (inkl. Drehstab und Lagerbuchse) inkl. Schrauben und Muttern für Schwinghebel sowie O-Ringe und Dichtscheiben (rot) – je 2 Stk | 3369 |
| 02 | Drehstab Comfort (3-teilig) | 3372 |
| 03 | 10″ Schwinghebel links Starr Comfort | 5909 |
| 04 | 10″ Schwinghebel links Starr Comfort | 5910 |
| 05 | 13’’ Bremssattel links komplett (inkl. Bremsbeläge ¦ Haltefeder ¦ Halter) | 5911 |
| 06 | 13’’ Bremssattel rechts komplett7 (inkl. Bremsbeläge ¦ Haltefeder ¦ Halter) | 5912 |
| 07 | 6-Kant Schraube M6X16 | 4622 |
| 08 | U-Scheibe 6.4 | 5914 |
| 09 | 13» ABS-Sensor | 5915 |
Ersatzteile Magnetringe ABS und Zubehör ANC Chassis mit Doppelachse ab Sommer 23 siehe separate Liste auf unserer Homepage
| | ABS-Sensorkabel-Verlängerung, 900mm | |
| 10 | Stossdämpfer AL-KO ohne Befestigungsmaterial (Seite 11) | 2899 |
| 11 | Flachmutter M20X1.5 | 3288 |
| 12 | Gewindestift M20X1.5 | 2893 |
| 13 | Sicherungsmutter Poly-Stop M14 | 2695 |
| 14 | U-Scheibe 21X37X3 | 5453 |
| 15 | 6-Kant Schraube M14X75 | 5918 |
| 16 | Zylinderschraube mit Innen-6-Kant M10X1.25X45 | 5919 |
| 17 | Zylinderschraube mit Flansch M12X1.5X35 | 5920 |
| 18 | 13» Bremsschild | 5921 |
| 19 | 13» Achsstummel | 5922 |
| 20 | 13» Bremsscheibe (Minimum 7.0mm Scheibendicke) | 5908 |
| 21 | 13» Radschraube M12x1.5 | 6105 |
| 22 | 13» Flanschmutter M27x2 | 5927 |
| 23 | 13» Verschlusskappe | 4627 |
| 24 | Senk-Schraube mit Torx M6x16 | 5928 |
| 25 | 13» Nabe komplett inkl. Lager. Hat die mechanische Verzahnung und wird zusammen mit den Baldinger ABS Sensoren verwendet.| 5929 |
| 25 | 13″ Nabe komplett inkl. Lager Neu ab Sommer 2023 Wird für Versionen mit Magnetring und Original ABS Sensoren verwendet.| 8371 |
| 26 | Führungshülse zu Bremssattel / 1 Satz pro Sattel | 5931 |
| 27 | Führungsbolzen Bremssattel / 2 Stk pro Sattel | 5932 |
| 28 | Halter zu Bremssattel | 5934 |
| 29 | Haltefeder Bremssattel | 5935 |
| 30 | 13» Bremsbelagset⁷ | 5936 |
| 31 | 13» Bowdenzug VA 1510/1720 | 5937 |
| 32 | 13» Bowdenzug HA 2010/2220 | 5938 |
| 33 | 13» Entlüftungsventil mit Kappe | 5939 |
| 34 | 13» ABS-Sensor Kabelverlängerung 1500mm zu VW | 5940 |
| 34a | 13» ABS-Sensor Kabelverlängerung 1500mm zu Fiat | 5941 |
| 35 | Schmiernippel | 2898 |
| 36 | Lagerbuchsen 3 je Seite | 5943 |
Müssen eingepresst werden. Vorrichtung zum Einpressen müssen selber bereitgestellt werden. Nach dem Einpressen kann es sein, dass der Durchmesser 65 mm ausgerieben werden muss. Alternative ist der Ersatz des Achsrohres, welches auch einen neuen Federstab enthält.
| 37 | Dichtring schwarz | 5944 |
| 38 | Plastikscheibe rot | 5945 |

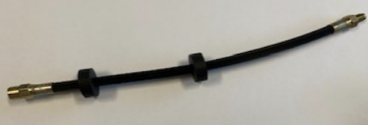

| — | 13» Bremsschlauch 330mm | 499 |

| — | 13» Bremsschlauch 430mm für Renault, Opel, Nissan | 5102 |

| — | 13’’ Alu kompl. Rad 195/50R13C MAXXIS MA-LAS M+S (Winter) | 5703 |
| — | 13’’ Reifen Maxxis MA-LAS M+S (Winter) | 6019 |
|    | 13’’ Alu kompl. Rad 195/50R13C Trailermaxx CR-966 M+S (Sommer) | 6620 |
|    | 13’’ Reifen Trailermaxx CR966 M+S (Sommer) | 6359 |
|    | 13’’ ALU Felge 6J x 13 H2, Silber | 6394 |
|    | 13’’ Stahl Felge 6J x 13 H2, Silber | 6622 |
|    |  ALKO 13″ Achse starr, 1400Kg inkl.: | 6275 |

• Bremsbeläge
• Scheiben
• Bremssättel
• Bremsseile angeben ob 1. oder 2. Achse (Aufbau Baldinger)
• Stossdämpfer inkl. Schraubenmaterial
• Sensor
  Wichtig: Bei Bestellung IMMER angeben ob 2. oder 3. Achse benötigt wird und ob Mit oder Ohne ABS Sensor.

|    |  ALKO 13″ Achsaggregat starr, 2800kg | 5625 |
bestehend aus zwei Einzelachsen, inkl.:

• Bremsbeläge
• Scheiben
• Bremssättel
• Bremsseile
• Stossdämpfer inkl. Schraubenmaterial
• Sensor

Befestigungsmaterial für Achsenaggregat je 16 Stück muss separat bestellt werden (Einzelachse nur je 8 Stück)

6-Kant Schraube M 10 x 35 | 2683 |
Sicherungsmutter Poly-Stop M10 | 2680 |
Sperrkantscheibe M10 | 2675 |
U-Scheibe 10,5 x 25 x 4 | 3453 |

Wichtige Informationen zur Wartung der Achse finden Sie unter: https://www.baldinger-ag.ch/download-center/

👉 Weitere Positionen finden Sie in der vollständigen Teileliste (PDF)
