Willkommen in unserem Ersatzteilbereich für Baldinger diverse Kleinteile

Hier finden Sie alle verfügbaren Ersatzteile inklusive Explosionszeichnung, Artikelnummern und technischen Hinweisen – für einen schnellen, sicheren Austausch.

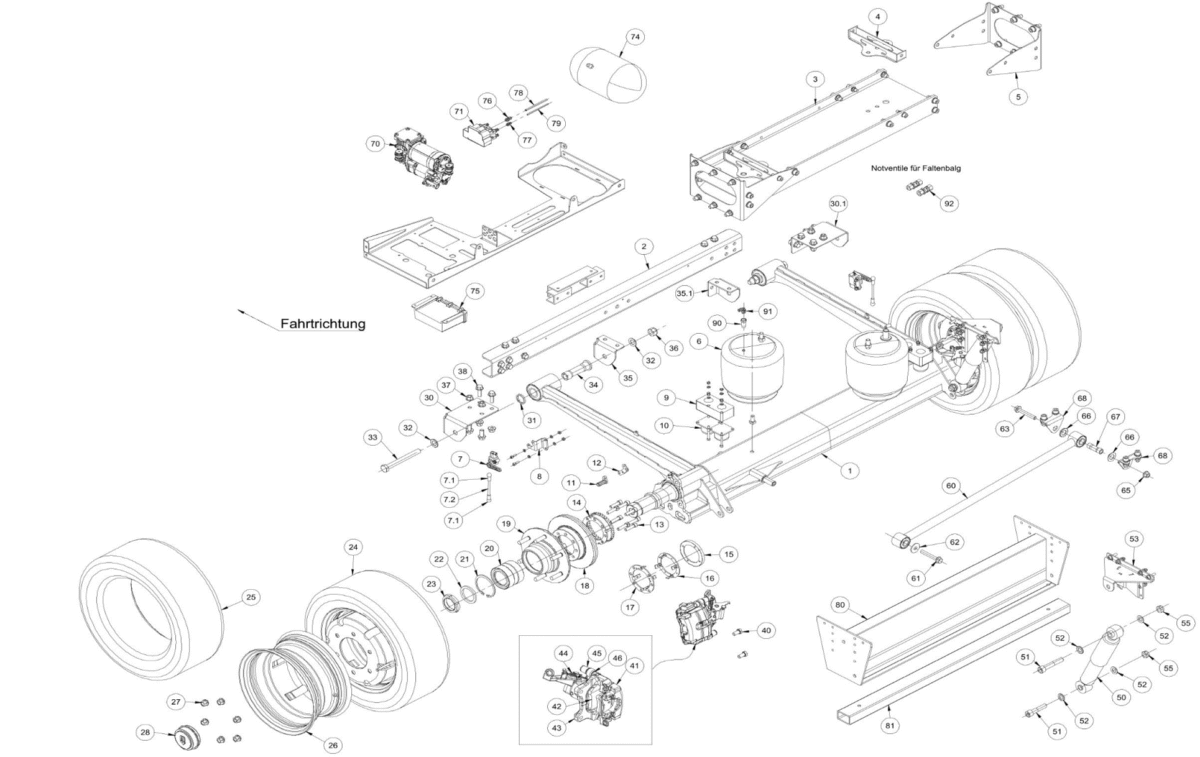

Explosionszeichnung Baldinger Ultra Light Achse Explosionszeichnung
Explosionszeichnung 10 Zoll Absenk-Achse-BT16250
Explosionszeichnung Verschiebemechanismus zu Baldinger 1.13-Version 1.2
Explosionszeichnung Luftsteuerung-zu-Verschiebemechanismus zu Baldinger 1.13 Version 1.2

Übersicht – Baldinger Ultra Light Achse (Typ 1.13a / 1.13b)
Unsere Ultra Light Achse steht für maximale Nutzlast bei minimalem Eigengewicht. Sie wird unter anderem bei Fahrzeugen mit Luftfederung und Niveauregulierung eingesetzt. Um eine lange Lebensdauer und Garantie zu sichern, empfehlen wir ausschliesslich Original-Ersatzteile.

Explosionszeichnung

Zeigt alle Bauteile der UL-Achse inklusive Positionen und Artikelnummern.

Baldinger-Ultra-Light-Achse Explosionszeichung

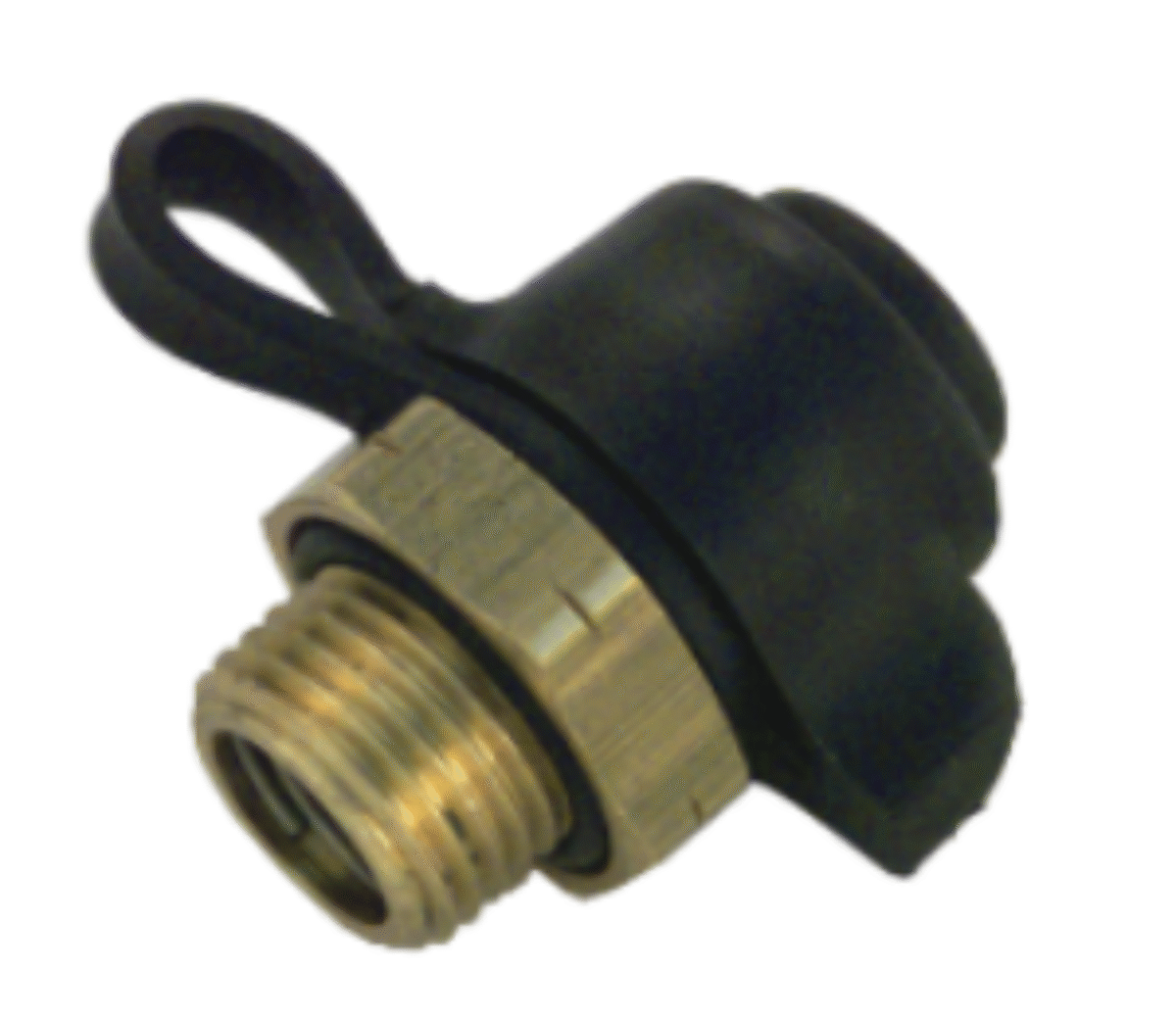

Messing Prüfanschluss M 16 x 1.5

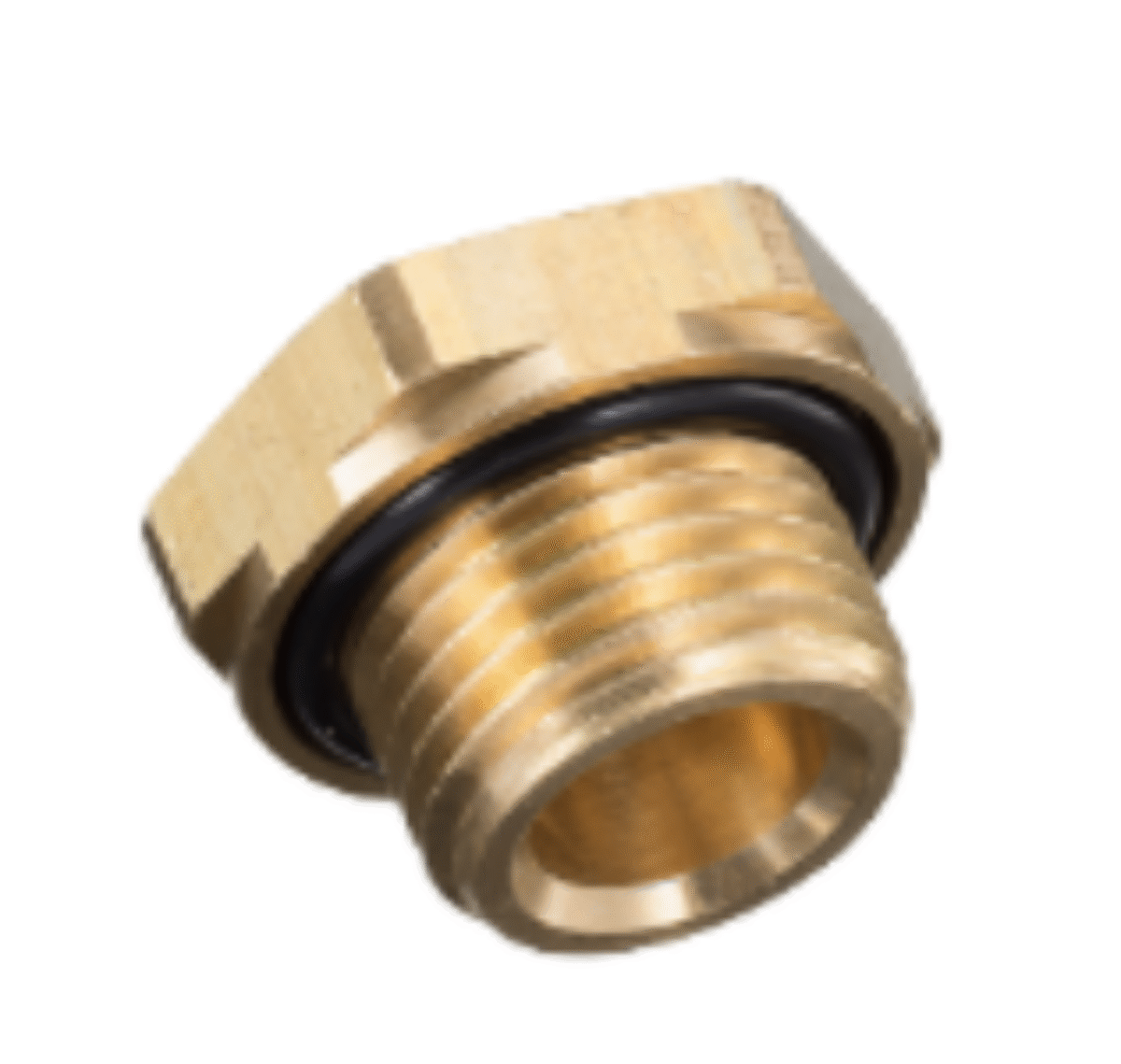

Messing Stopfen M16 x 1.5 22 x 22 x 15 mm

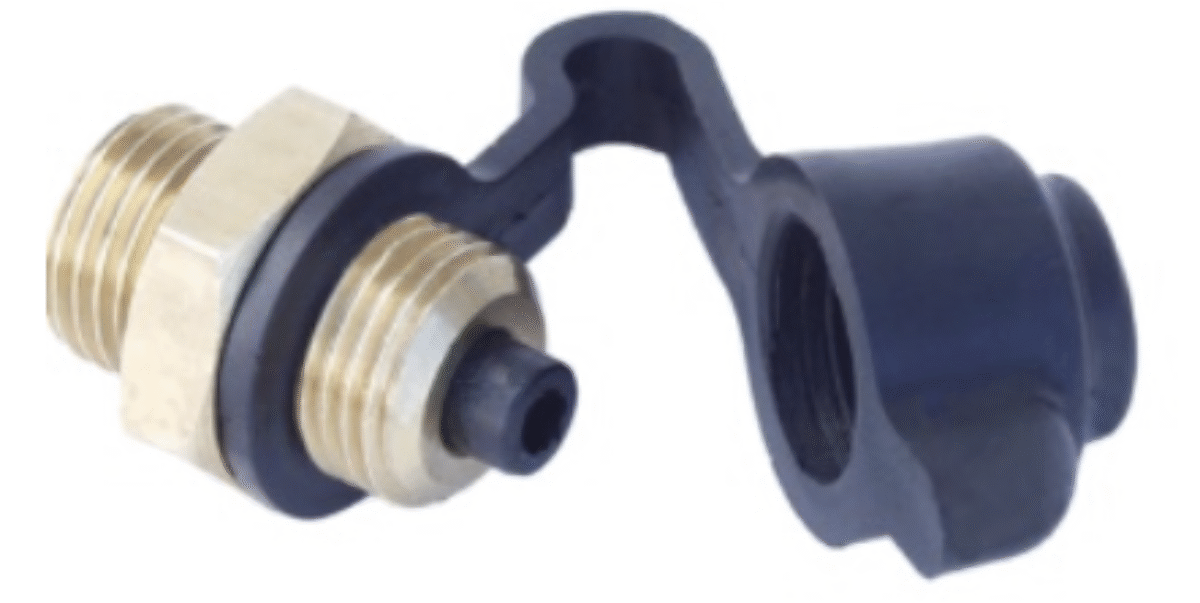

Messing Steckverbinder M 16 x 1.5 auf 15 28 x 27 x 40 mm

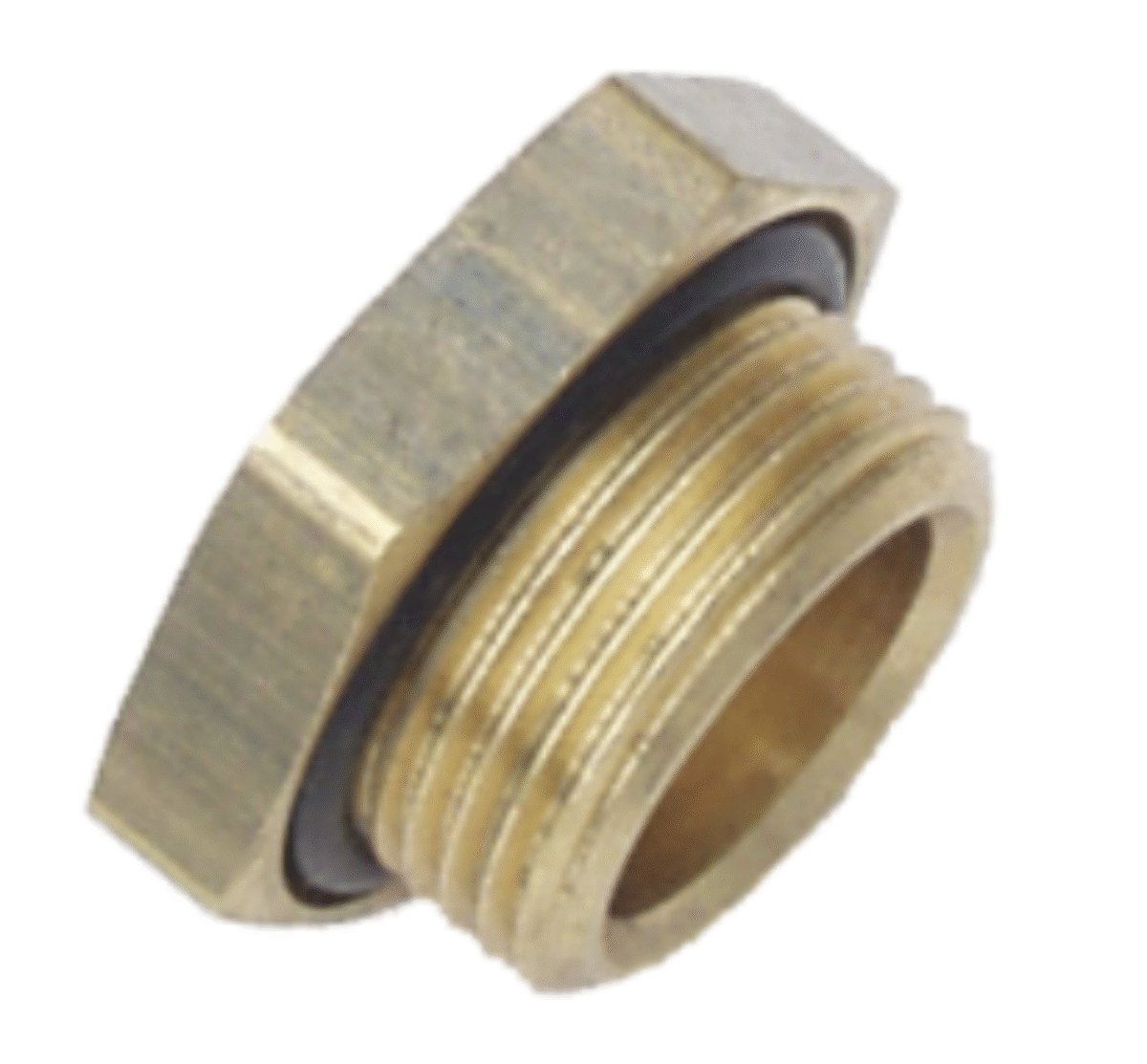

Messing Stopfen/O-Ring M22 x 1.5 Länge L1 0.015m Länge L2 0.009 m Schlüsselgrösse 28 mm 28 x 15 x 28 mm

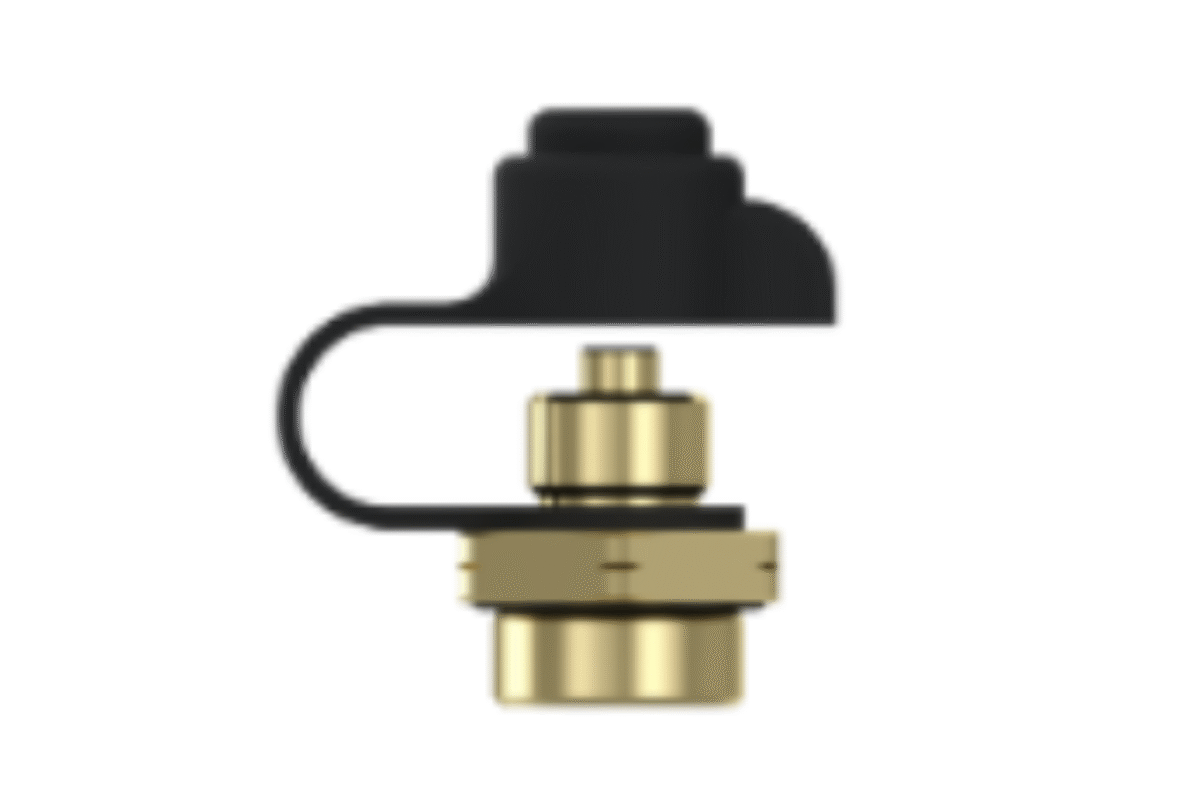

Messing Prüfanschluss M 22 x 1.5 Länge L1 0.036m Länge L2 0.009m Schlüsselgrösse 28 mm
Messing Steckverbinder M 22 x 1.5 auf 15 41 x 27 x 27 mm
Messing Steckverbinder M 16 x 1.5 auf 12 38 x 22 x 22 mm

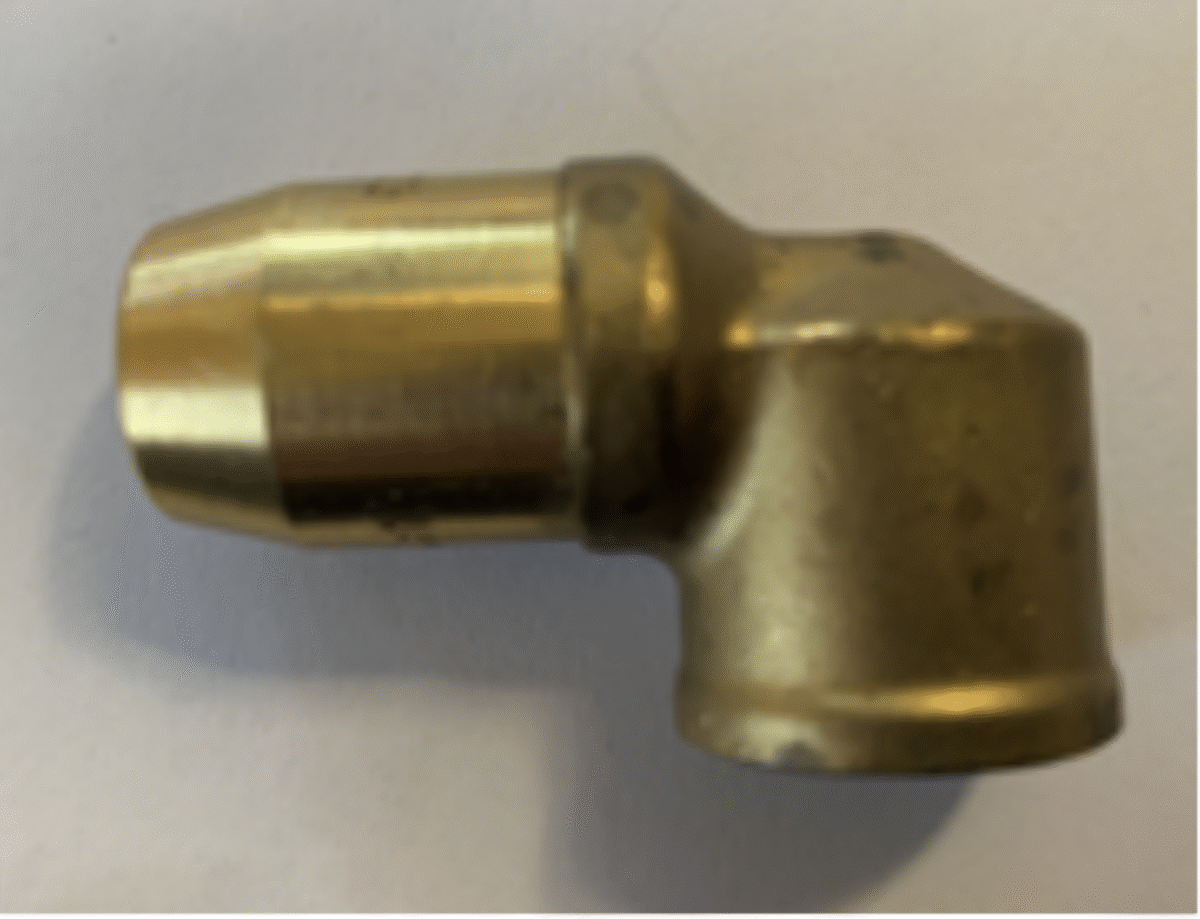

Messing Winkel-Einschraubung 90 grad P5

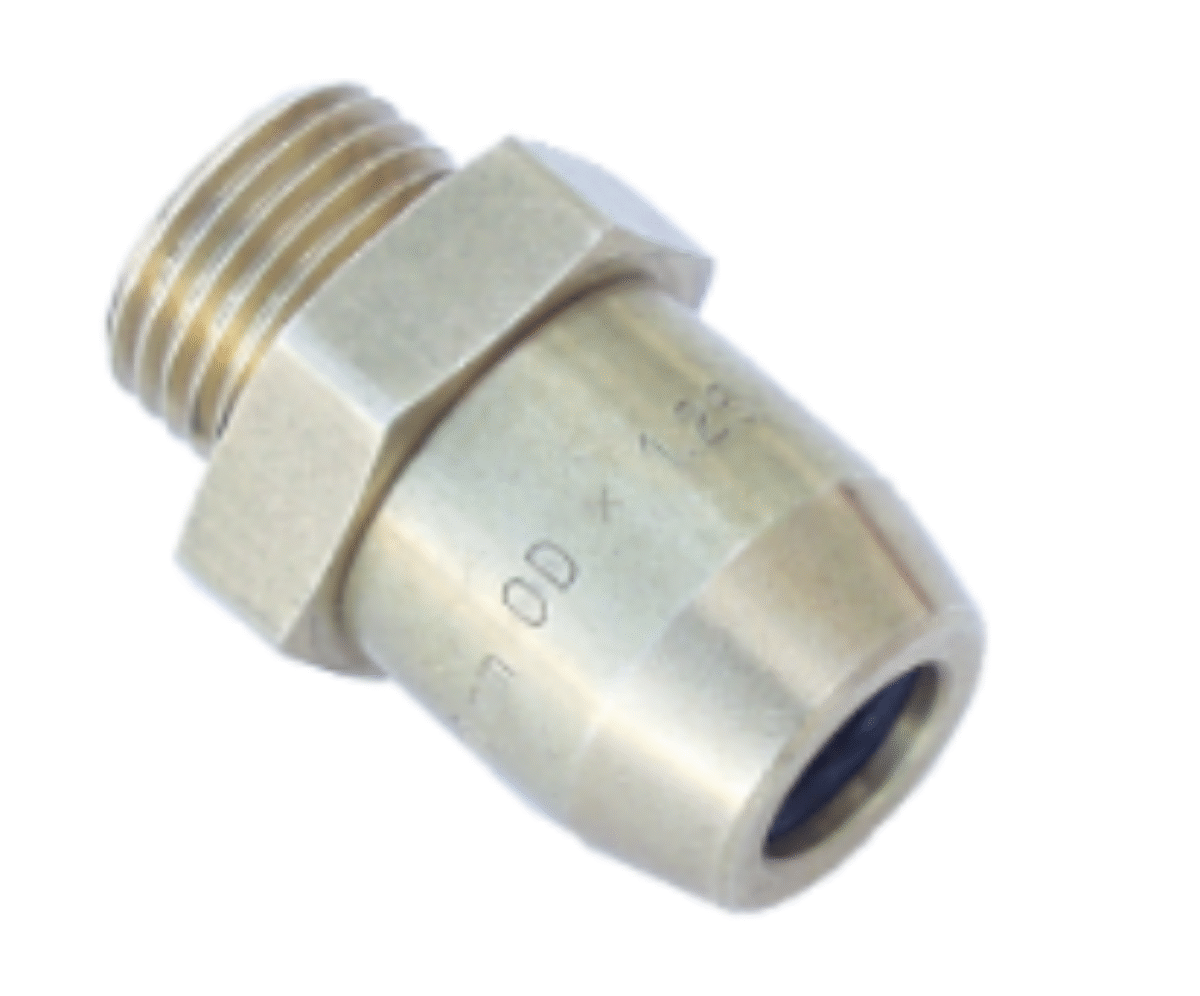

Messing Steckverbinder M 22 x 1.5 auf 12 28 x 29 x 38 mm

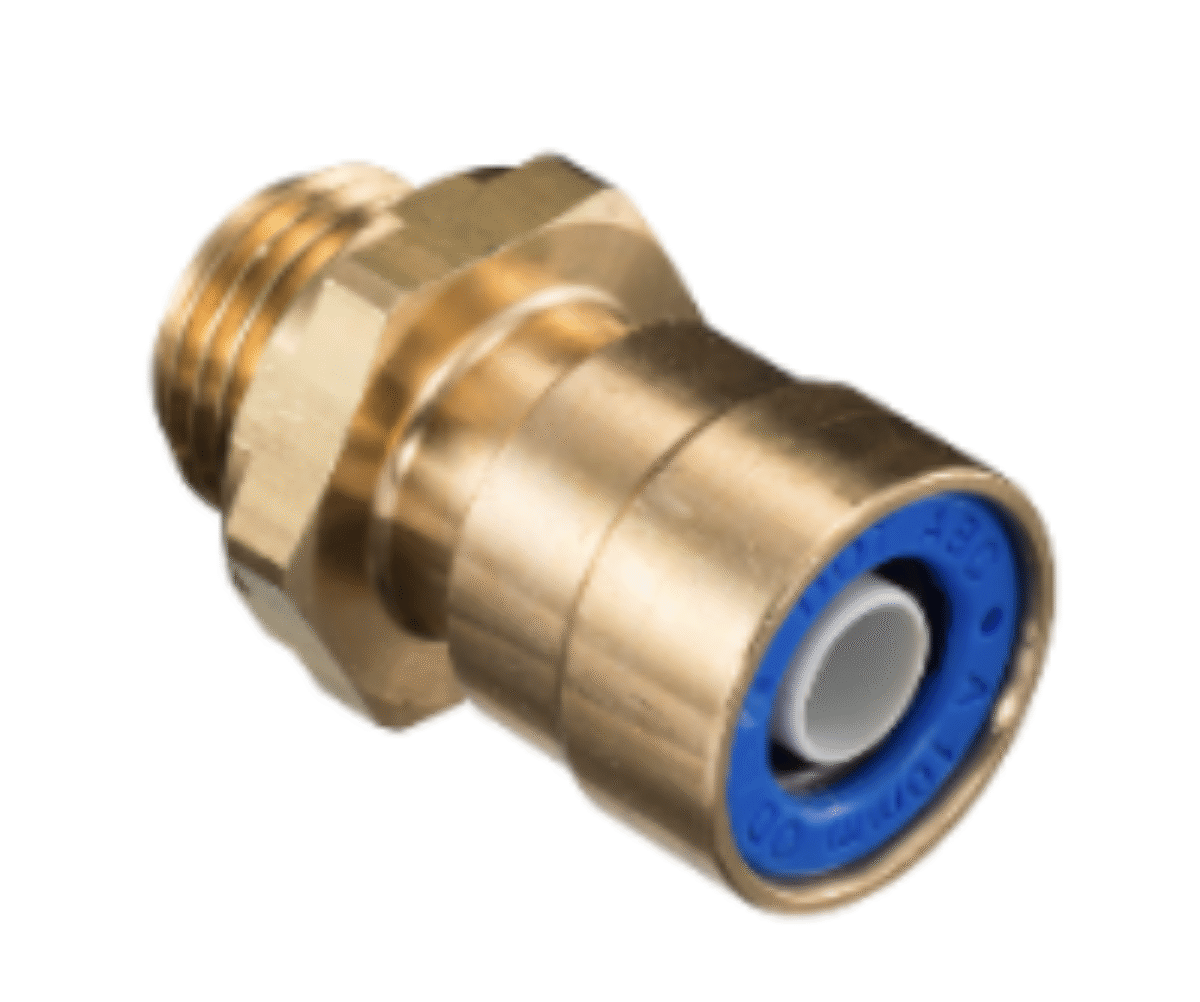

Messing Steckverbinder M 16 x 1.5 auf 10 35 x 22 x 22 mm
Messing Steckverbinder M22 x 1.5 auf 10 37 x 29 x 27 mm
Messing Steckverbinder M 22 x 1.5 auf 8 33 x 29 x 27 mm

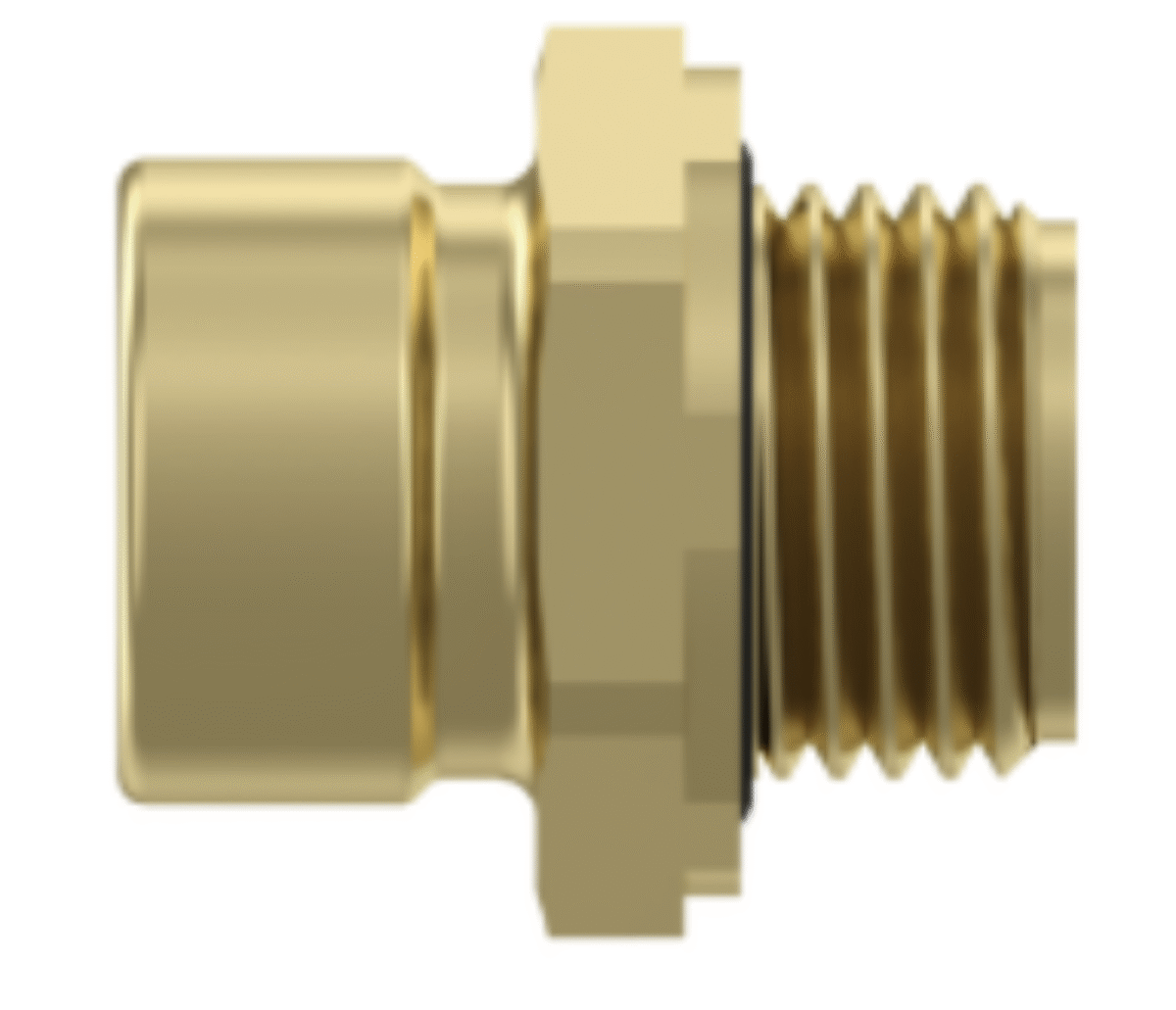

Messing Steckverbinder M 16 x 1.5 auf 8 19 x 22 x 32 mm
Stutzen M22 x 1.5 30 x 28 x 28 mm
Messing Entwässerungsventil M22 x 1.5 20.0 bar -40 to +85 °C

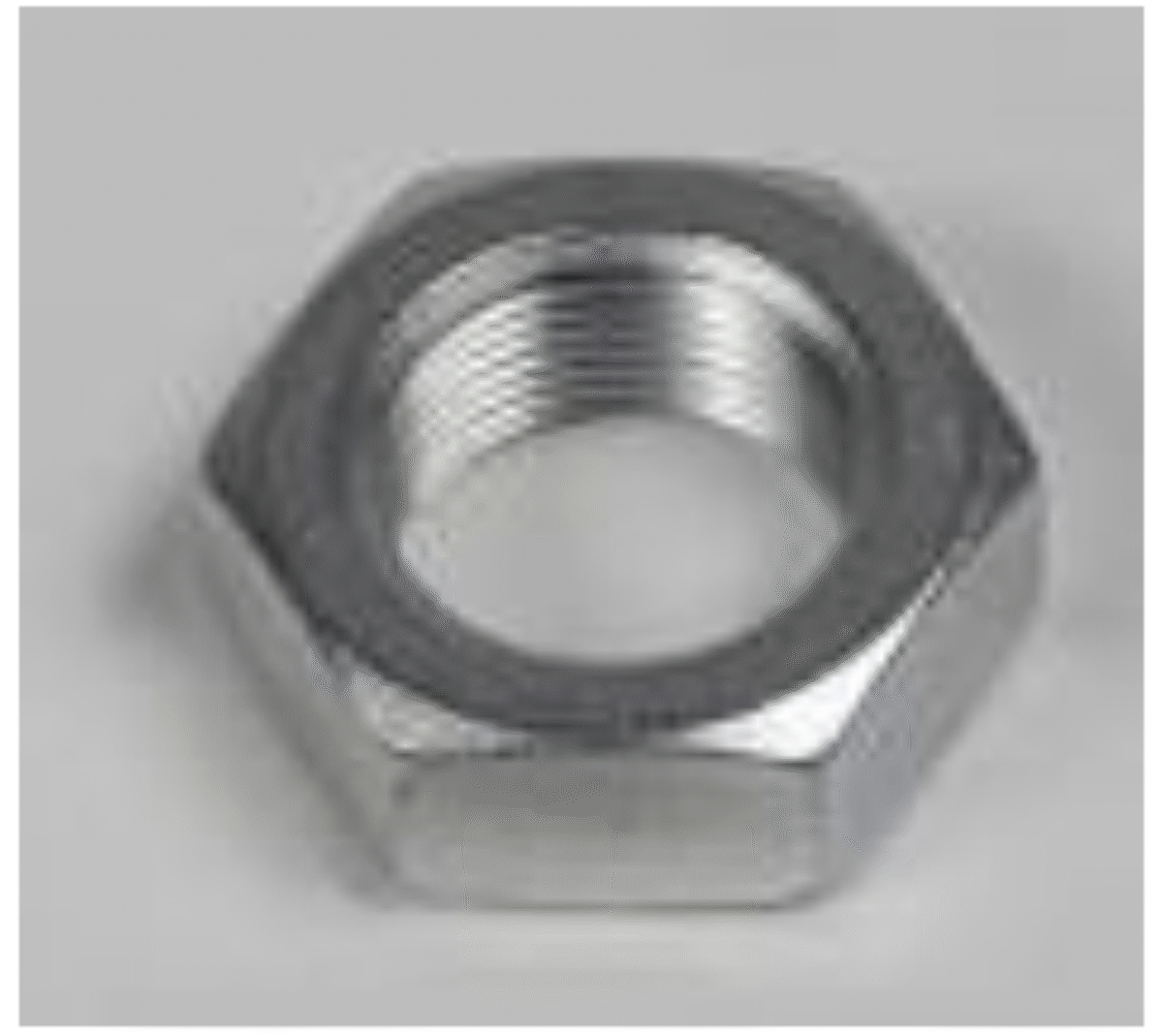

Edelstahl Kontermutter M22x1.5 26 x 26 x 5 mm

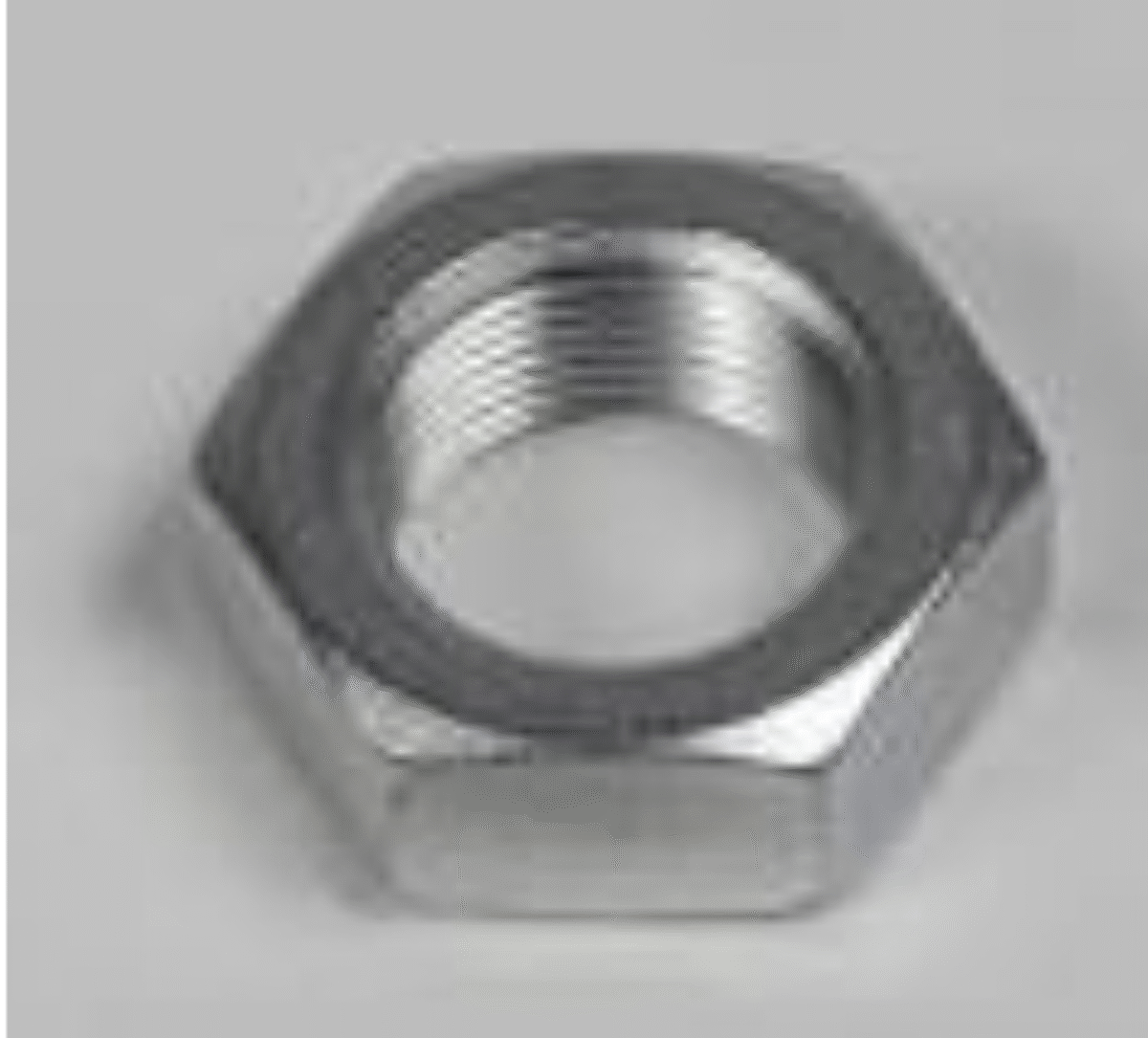

Edelstahl Kontermutter M16 x 1.5 22 x 22 x 6 mm
Messing Kontermutter M22 mit O-Ring 30 x 28 x 7 mm

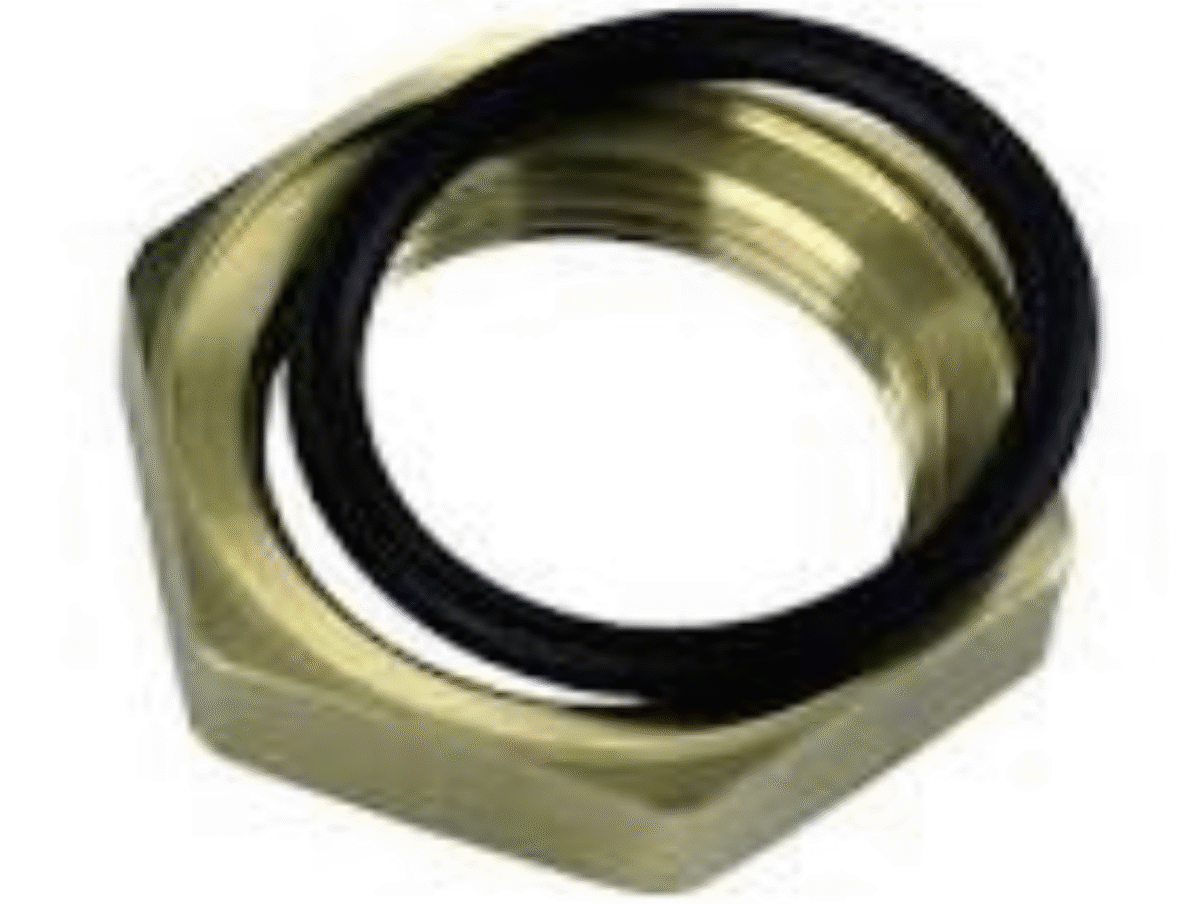

Messing Kontermutter M16 x 1.5 22 x 7 x 22 mm
Messing 90° Winkel-Schott
Messing Schlauchstutzen S13/M16x1.5 56 x 22 x 22 mm
Messing Schlauchstutzen S13/M22 x 1.5 31 x 27 x 55 mm
Messing Schlauchstutzen S11/M16 x 1.5 56 x 22 x 22 mm

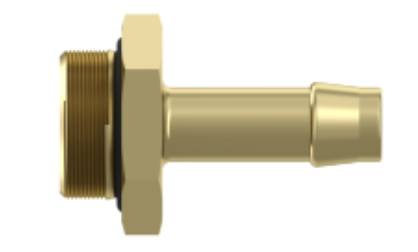

Messing Schlauchstutzen S11 M22 x 1.5 56 x 27 x 29

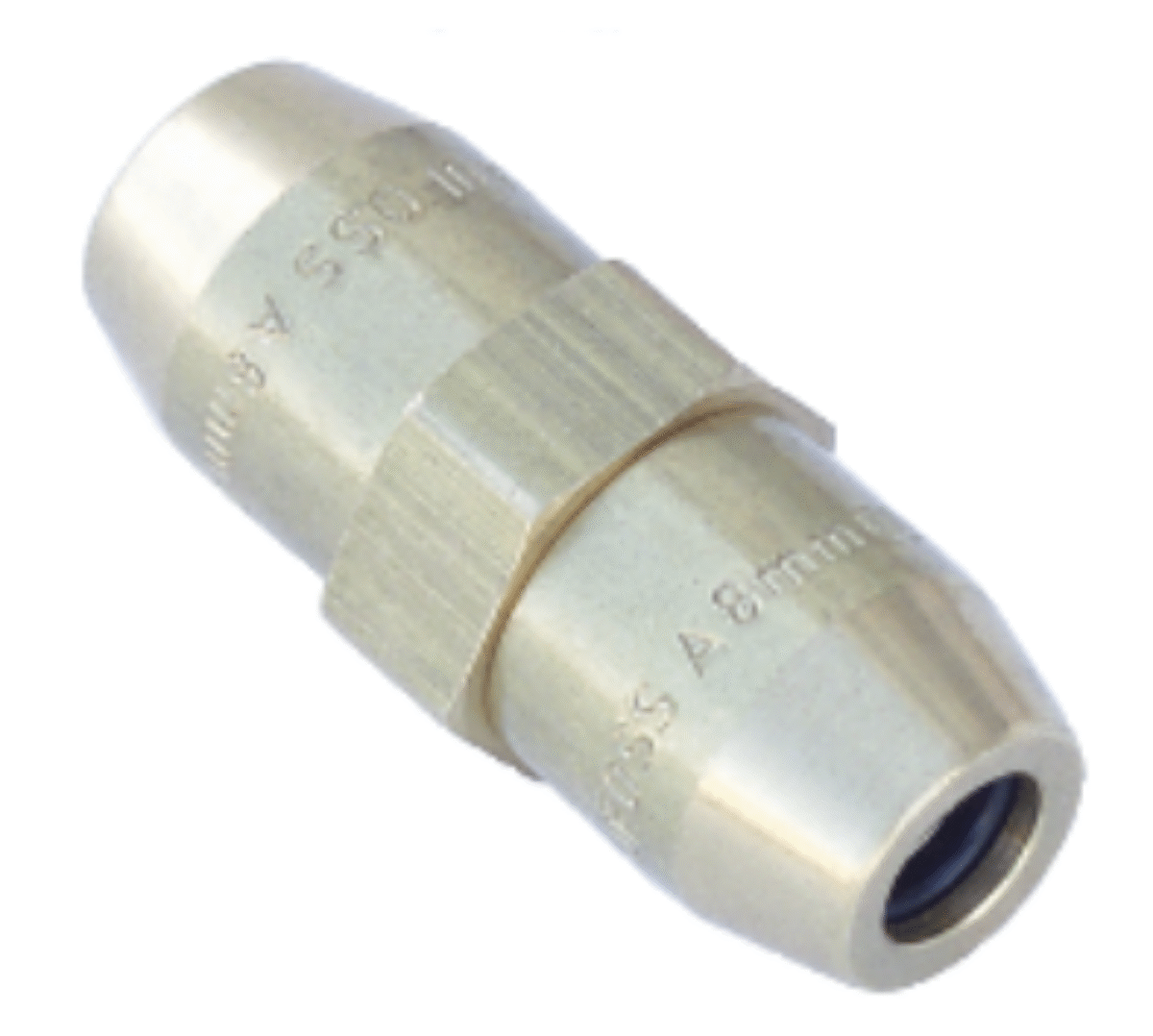

Messing Schlauchstutzen 6 mm 41 x 15 x 17 mm

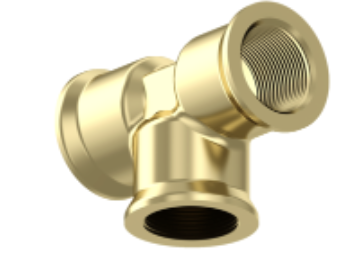

Messing T-Stück 3 x M16 x 1.5 44 x 22 x 32 mm
Messing T-Stück P5/2xM16x1.5 44 x 22 x 32 mm

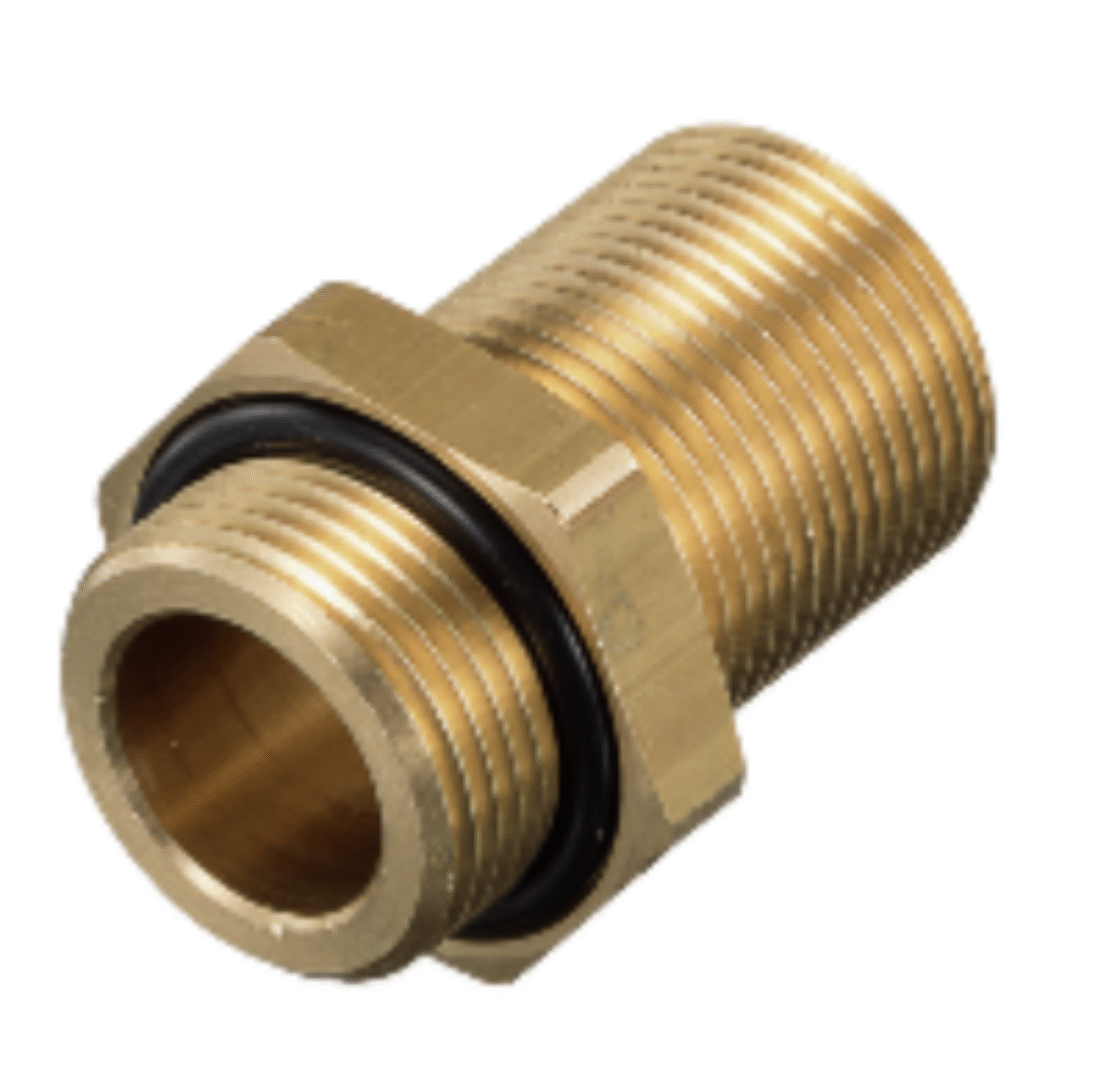

Messing Schottstutzen M22/M22 40 x 28 x 28

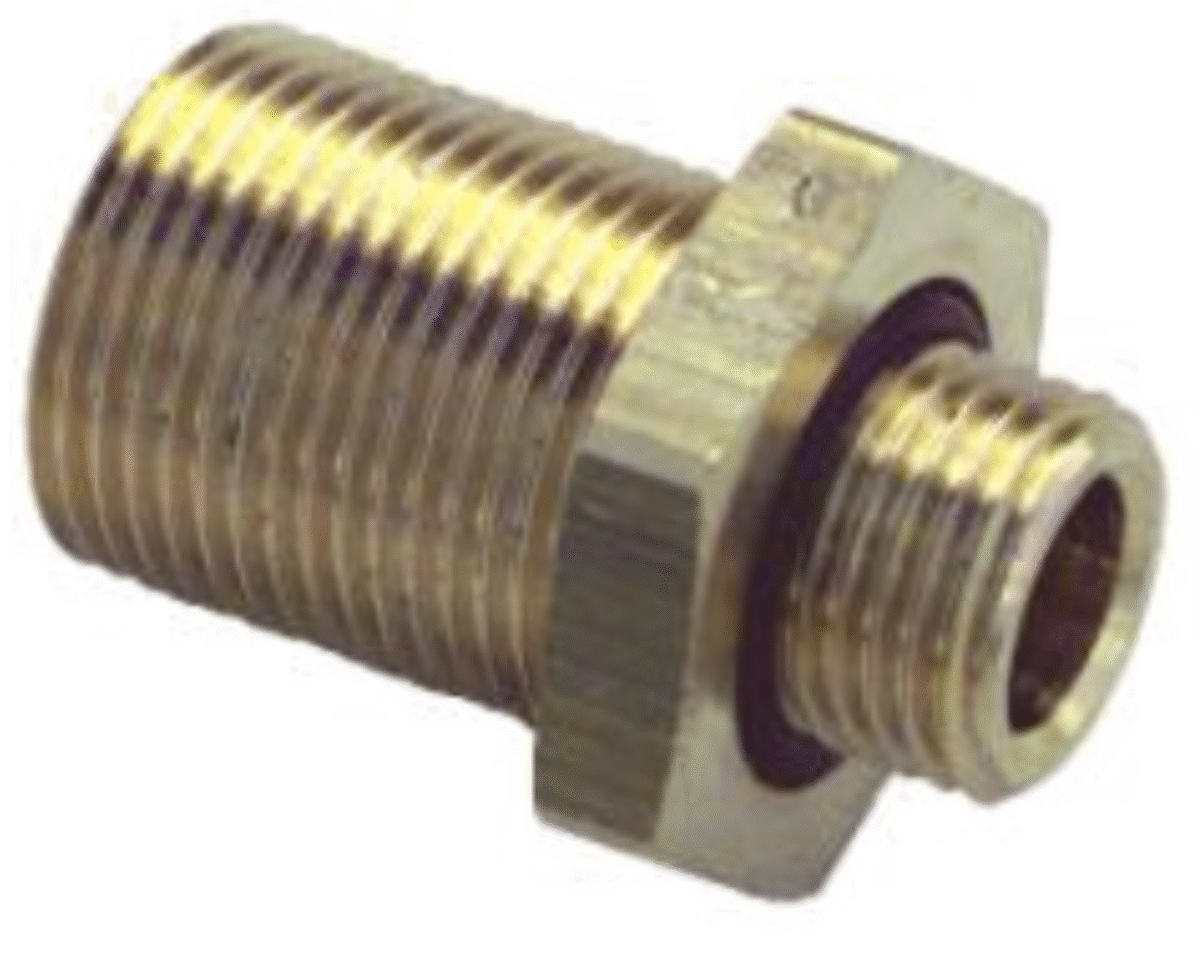

Messing Schottstutzen M16 / M16 34 x 22 x 22 mm

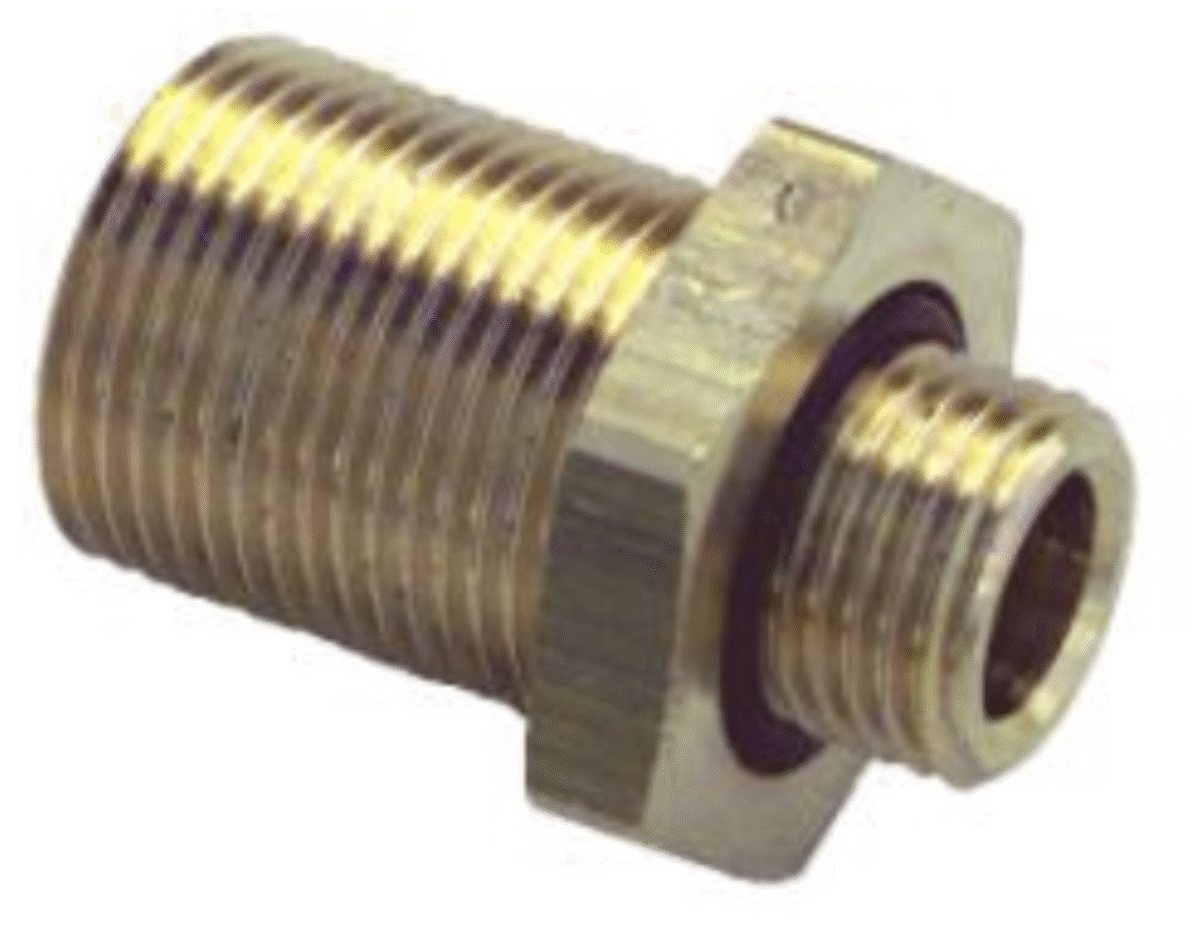

Messing Schottstutzen M22 / M16 31 x 40 x 27 mm

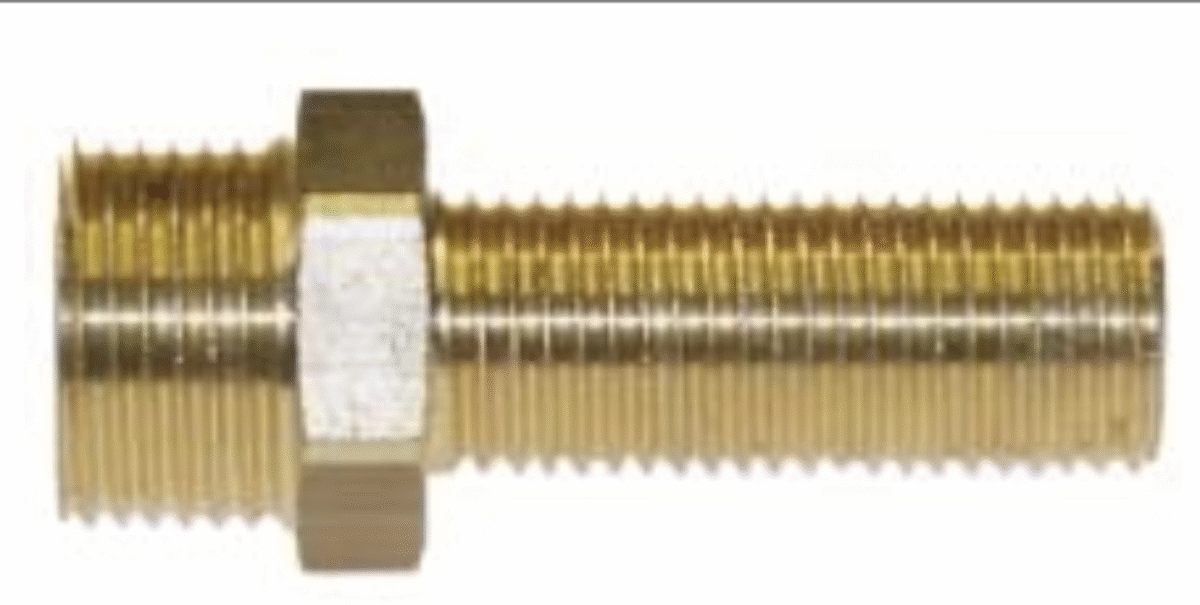

Messing Doppelstutzen M22/M16 50 x 26 x 26 mm
Messing L-Stück P5/2xM16x1.5 43 x 32.5 x 22 mm
Messing Steckverbindung 12 mm 53 x 22 x 22 mm
Messing Verschraubung 44 x 42 x 22 mm

Ersatzteilliste (Auswahl)

Bild | Artikelbeschreibung | Artikelnummer |

Prüfanschluss Prüfanschluss M 16 x 1.5 | 2435 |

Stopfen M16 x 1.5 22 x 22 x 15 mm Stopfen M16 x 1.5 22 x 22 x 15 mm | 2438 |

Messing Steckverbinder M 16 x 1.5 auf 15 28 x 27 x 40 mm Steckverbinder M 16 x 1.5 auf 15 28 x 27 x 40 mm | 2434 |

Stopfen M16 x 1.5 22 x 22 x 15 mm Prüfanschluss M 22 x 1.5 Länge L1 0.036m Länge L2 0.009m Schlüsselgrösse 28 mm | 2432 |

Stopfen/O-Ring M22 x 1.5 Länge L1 0.015m Länge L2 0.009 m Schlüsselgrösse 28 mm 28 x 15 x 28 mm Stopfen/O-Ring M22 x 1.5
Länge L1 0.015m
Länge L2 0.009 m
Schlüsselgrösse 28 mm
28 x 15 x 28 mm | 2426 |

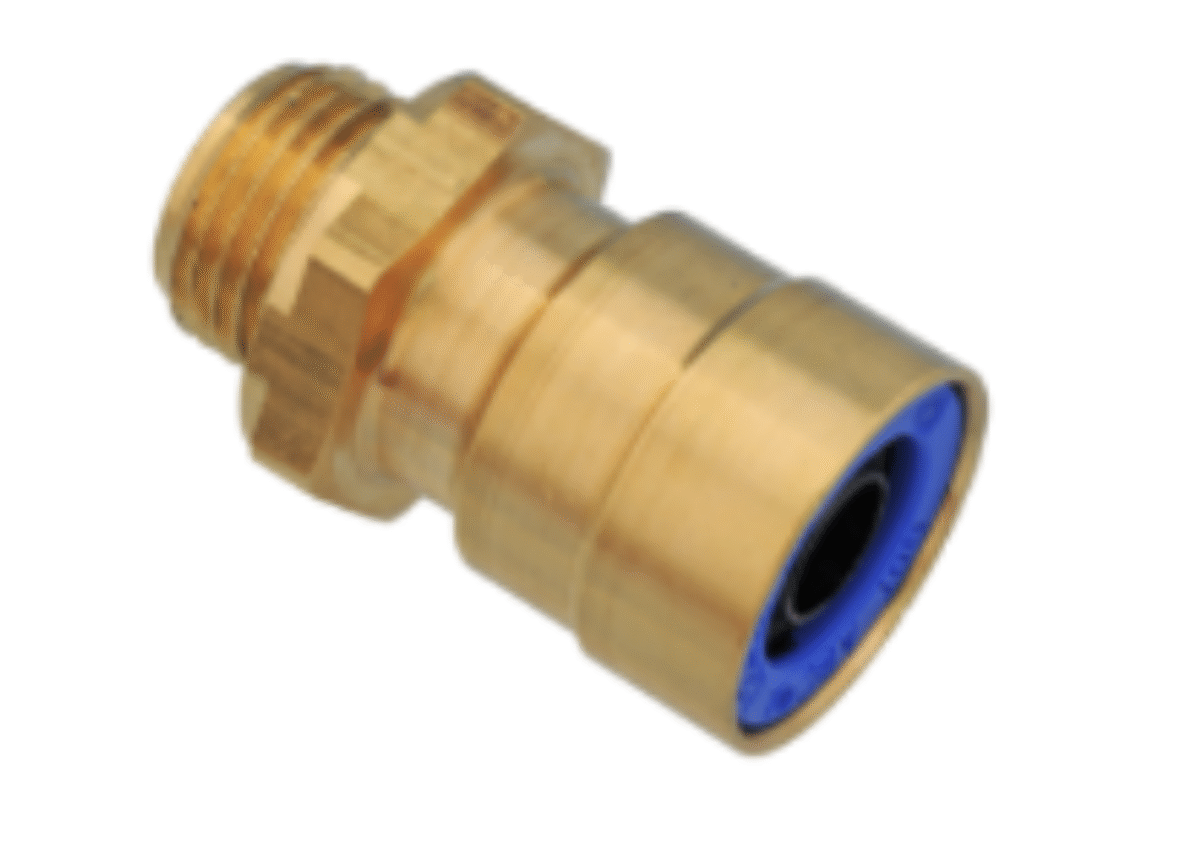

Steckverbinder M 22 x 1.5 auf 15 41 x 27 x 27 mm Steckverbinder M 22 x 1.5 auf 15
41 x 27 x 27 mm | 4480 |

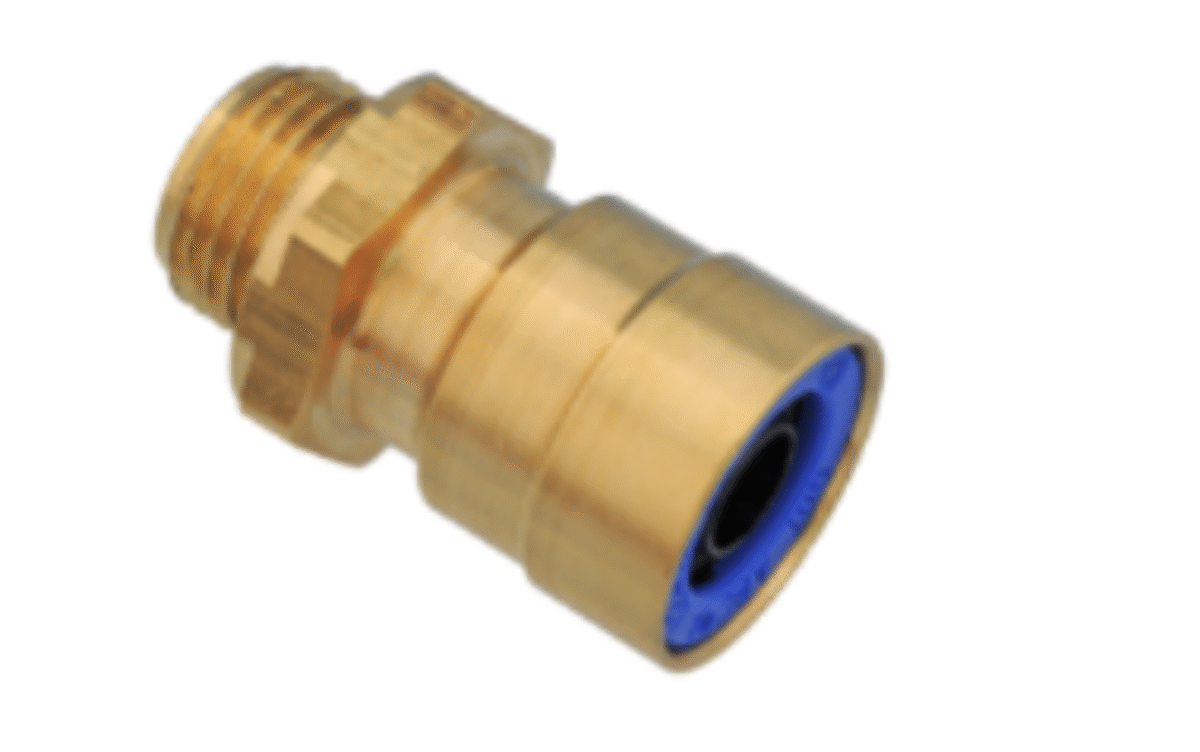

Steckverbinder M 16 x 1.5 auf 12 38 x 22 x 22 mm Steckverbinder M 16 x 1.5 auf 12
38 x 22 x 22 mm | 2451 |

Steckverbinder M 22 x 1.5 auf 12 28 x 29 x 38 mm Steckverbinder M 22 x 1.5 auf 12
28 x 29 x 38 mm | 2452 |

Steckverbinder M 16 x 1.5 auf 10 Steckverbinder M 16 x 1.5 auf 10
35 x 22 x 22 mm | 2429 |

Steckverbinder M22 x 1.5 auf 10 37 x 29 x 27 mm Steckverbinder M22 x 1.5 auf 10

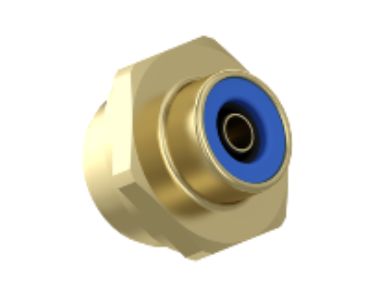

37 x 29 x 27 mm | 2428 |

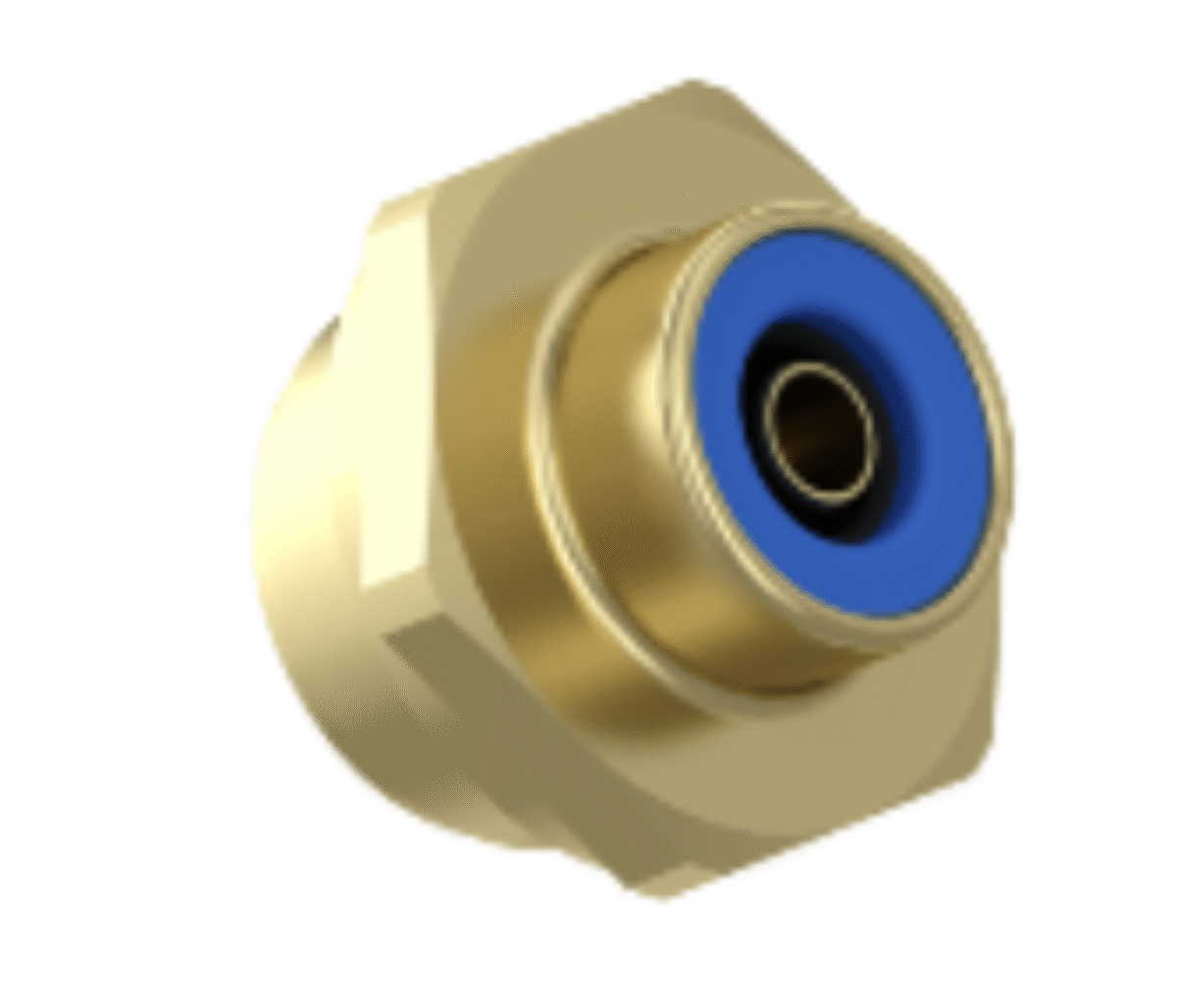

Steckverbinder M 22 x 1.5 auf 8 33 x 29 x 27 mm Steckverbinder M 22 x 1.5 auf 8
33 x 29 x 27 mm | 2622 |

Steckverbinder M 16 x 1.5 auf 8 19 x 22 x 32 mm Steckverbinder M 16 x 1.5 auf 8
19 x 22 x 32 mm | 2621 |

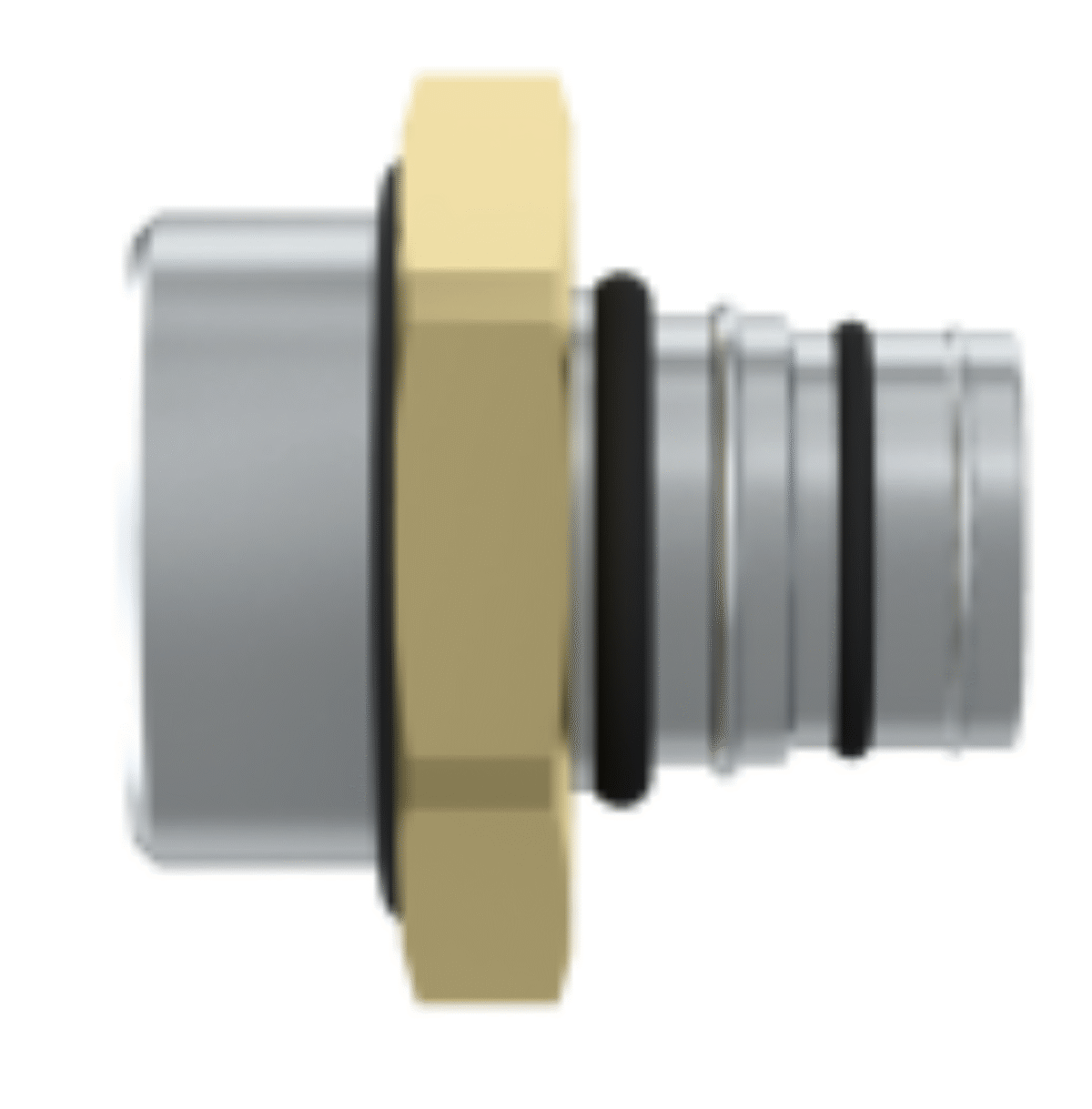

Stutzen M22 x 1.5 30 x 28 x 28 mm Stutzen M22 x 1.5
30 x 28 x 28 mm | 2427 |

Winkel-Einschraubung 90 grad P5 auf 8mm 40 x 28 x 20 mm Winkel-Einschraubung 90 grad P5 auf 8mm
40 x 28 x 20 mm | 2548 |

Winkel-Einschraubung P5 auf 10 mm 43 x 20 x 29 mm Winkel-Einschraubung P5 auf 10 mm
43 x 20 x 29 mm | 2605 |

Winkel-Einschraubung 90 grad P5 auf 12 mm 44 x 22 x 30 mm Winkel-Einschraubung 90 grad P5 auf 12 mm
44 x 22 x 30 mm | 2450 |

Winkel-Einschraubung 90 grad P5 auf 15mm 47 x 34 x 25 mm Winkel-Einschraubung 90 grad P5 auf 15mm
47 x 34 x 25 mm | 2437 |

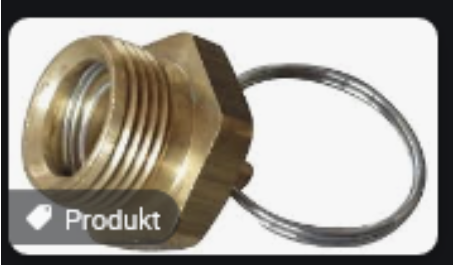

Entwässerungsventil M22 x 1.5 20.0 bar -40 to +85 °C Entwässerungsventil M22 x 1.5
20.0 bar
-40 to +85 °C | 2436 |

Kontermutter M22x1.5 26 x 26 x 5 mm Kontermutter M22x1.5
26 x 26 x 5 mm | 2431 |

Kontermutter M16 x 1.5 22 x 22 x 6 mm Kontermutter M16 x 1.5
22 x 22 x 6 mm | 2423 |

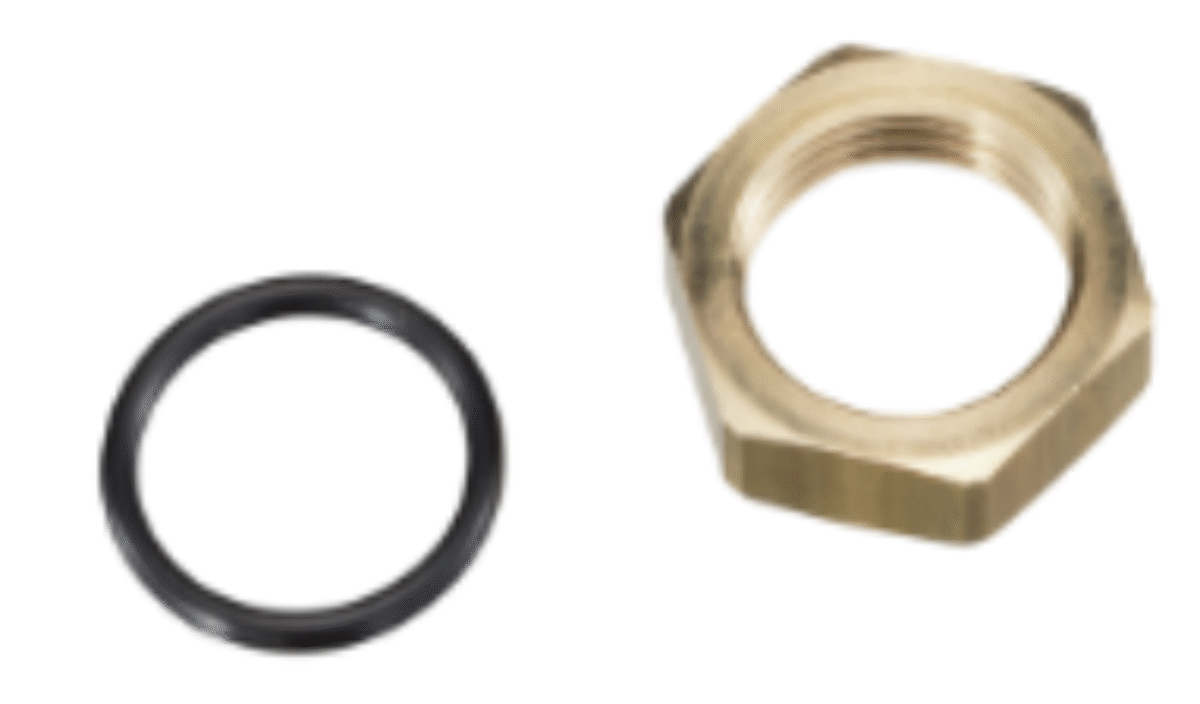

Kontermutter M22 mit O-Ring 30 x 28 x 7 mm Kontermutter M22 mit O-Ring
30 x 28 x 7 mm | 2607 |

Kontermutter M16 x 1.5 22 x 7 x 22 mm Kontermutter M16 x 1.5
22 x 7 x 22 mm | 2422 |

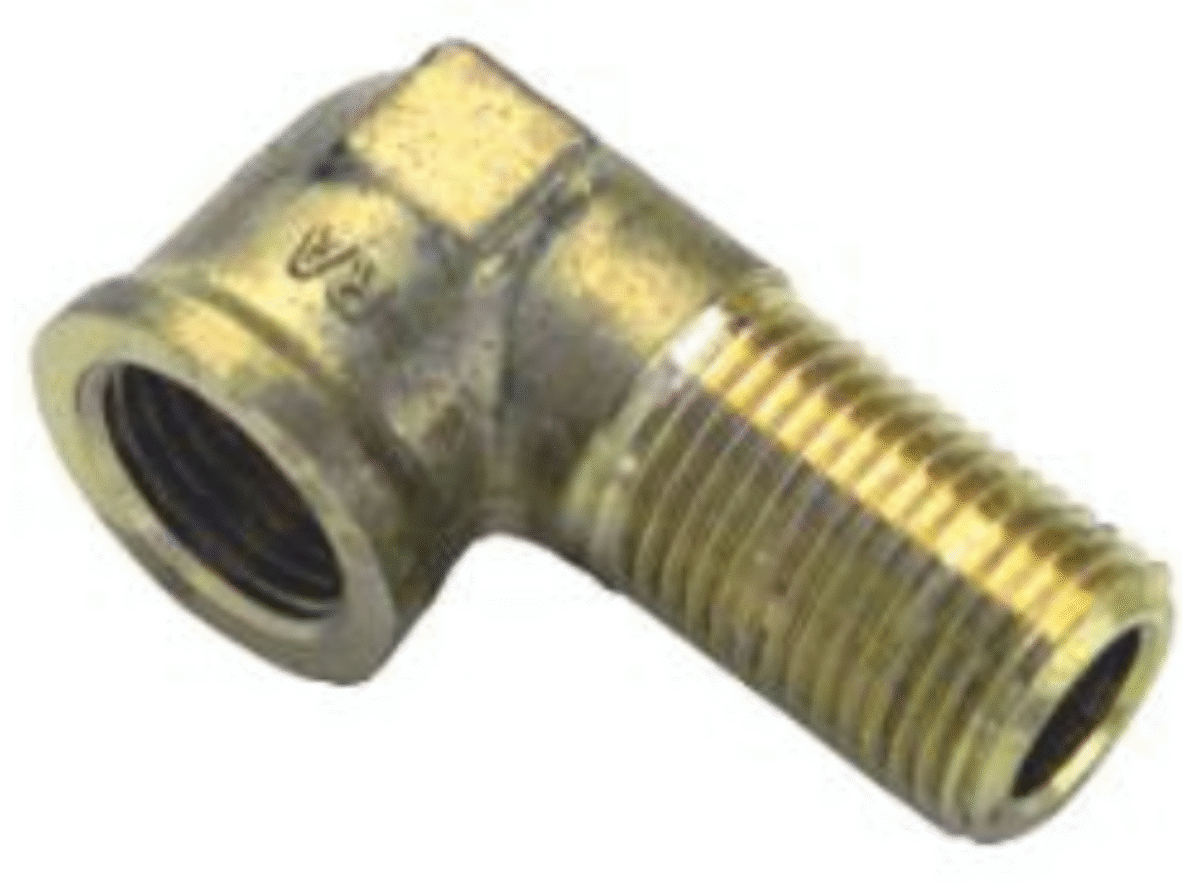

90° Winkel-Schott M16 x 1.5 47 x 22 x 27 mm 90° Winkel-Schott M16 x 1.5
47 x 22 x 27 mm | 6142 |

90° Winkel-Schott M22 1.5 50 x 28 x 22 47 x 22 x 27 mm 90° Winkel-Schott M22 1.5
50 x 28 x 22

47 x 22 x 27 mm | 3062 |

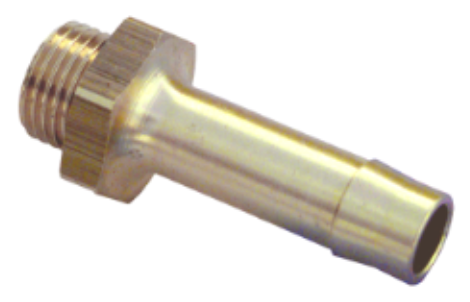

Schlauchstutzen S13/M16x1.5 56 x 22 x 22 mm Schlauchstutzen S13/M16x1.5
56 x 22 x 22 mm | 2608 |

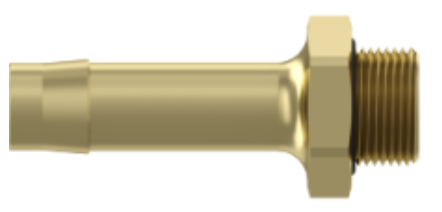

Schlauchstutzen S13/M22 x 1.5 31 x 27 x 55 mm Schlauchstutzen S13/M22 x 1.5
31 x 27 x 55 mm | 2609 |

Schlauchstutzen S11/M16 x 1.5 56 x 22 x 22 mm Schlauchstutzen S11/M16 x 1.5
56 x 22 x 22 mm | 2439 |

Schlauchstutzen S11 M22 x 1.5 56 x 27 x 29 Schlauchstutzen S11 M22 x 1.5
56 x 27 x 29 | 2442 |

Schlauchstutzen 6 mm 41 x 15 x 17 mm Schlauchstutzen 6 mm
41 x 15 x 17 mm | 5246 |

T-Stück 3 x M16 x 1.5 44 x 22 x 32 mm T-Stück 3 x M16 x 1.5
44 x 22 x 32 mm | 2441 |

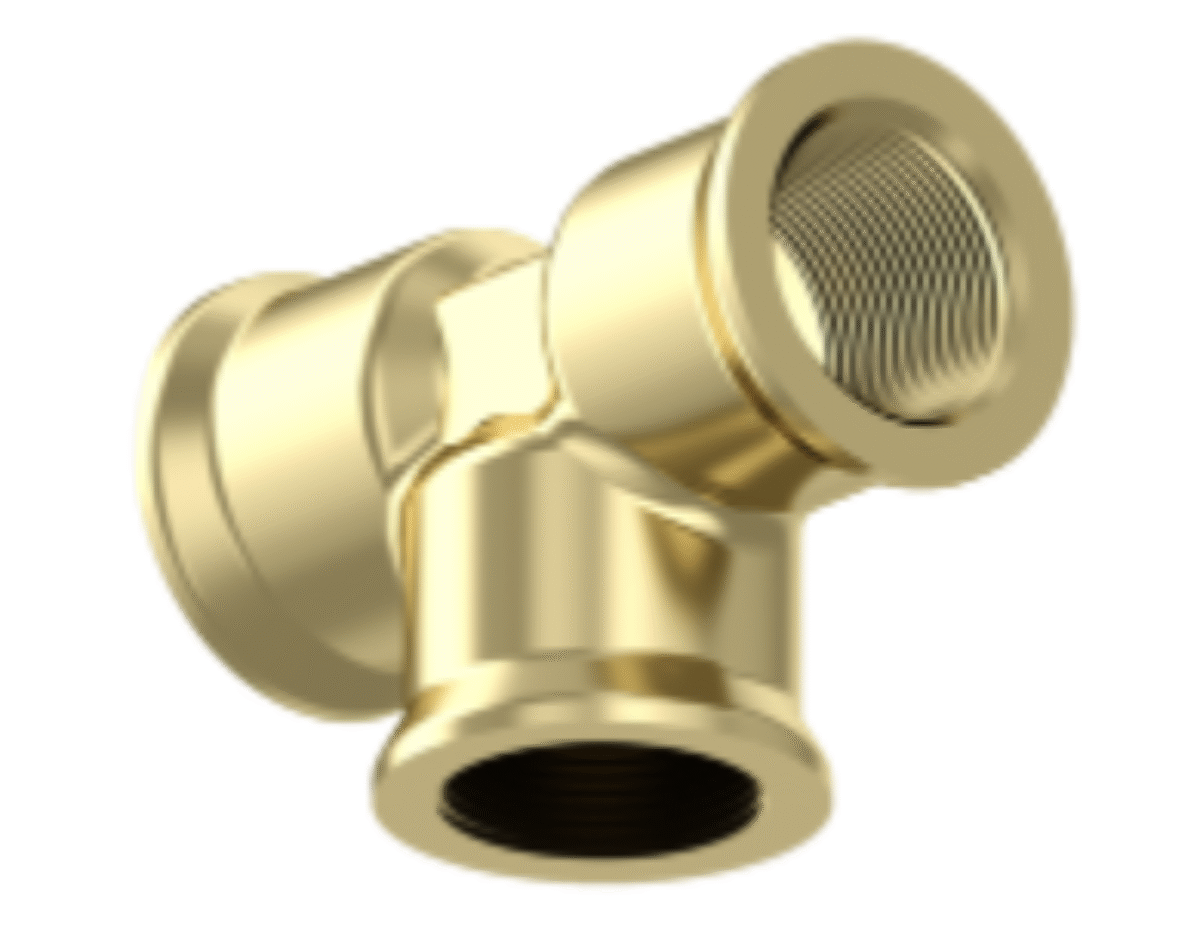

T-Stück P5/2xM16x1.5 44 x 22 x 32 mm T-Stück P5/2xM16x1.5
44 x 22 x 32 mm | 2249 |

Schottstutzen M22/M22 40 x 28 x 28 Schottstutzen M22/M22
40 x 28 x 28 | 2430 |

Schottstutzen M16 / M16 34 x 22 x 22 mm Schottstutzen M16 / M16
34 x 22 x 22 mm | 2440 |

Schottstutzen M22 / M16 31 x 40 x 27 mm Schottstutzen M22 / M16
31 x 40 x 27 mm | 2606 |

Doppelstutzen M22/M16 50 x 26 x 26 mm Doppelstutzen M22/M16
50 x 26 x 26 mm | 2421 |

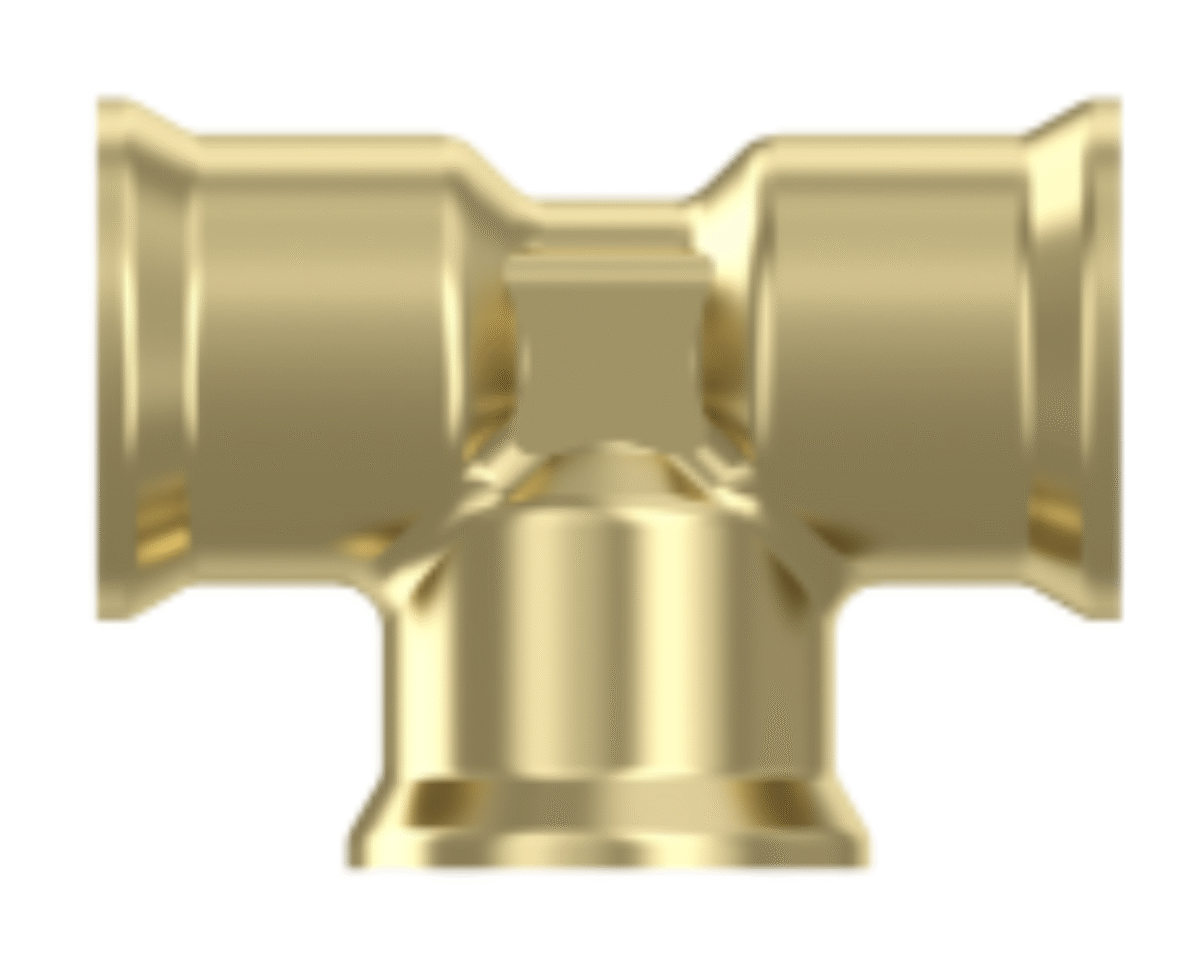

L-Stück P5/2xM16x1.5 43 x 32.5 x 22 mm L-Stück P5/2xM16x1.5
43 x 32.5 x 22 mm | 2433 |

Steckverbindung 12 mm 53 x 22 x 22 mm Steckverbindung 12 mm
53 x 22 x 22 mm | 5247 |

Verschraubung 44 x 42 x 22 mm Verschraubung
44 x 42 x 22 mm | 3061 |

Hydroheckrampenlager: PA Gleiterbolzen / KT-4-10239 mit M16 Gewinde Hydroheckrampenlager: PA Gleiterbolzen / KT-4-10239 mit M16 Gewinde

!!! Nicht mehr lieferbar !!!

Ersatz siehe unten. | 4117 |

Ersatz zu 4117 Ersatz zu 4117 oben zusammengestellt aus:

6520 / 6525 / 2704 / 4521 / 5431

Mittelteil 1
alles Andere 2x | 6520 | 6525 | 2704 | 4521 | 5431 |

Gummipuffer Gummipuffer

Durchmesser 25 Höhe11 | 644
Durchmesser 25 Höhe14 | 645
Durchmesser 40 Höhe 25 | 777
Durchmesser 40 Höhe 35 | 646
Durchmesser 40 Höhe 50 | 1742
***

👉 Weitere Positionen finden Sie in der vollständigen Teileliste (PDF)

WICHTIGER HINWEIS: Bitte beachten Sie bei sicherheitsrelevanten Bauteilen wie:
* Bremsscheiben / * Nutmuttern / * ABS-Sensoren
…dass ausschliesslich Original-Ersatzteile verwendet werden dürfen. Nur so bleibt Ihre Garantie erhalten und die Verkehrssicherheit gewährleistet.

Ersatzteile anfragen oder bestellen
Sie möchten ein Teil ersetzen oder benötigen eine Beratung?

📧 Schreiben Sie uns unter: ersatzteile@baldinger-ag.ch
📞 Oder rufen Sie uns an: 043 455 70 90
