Übersicht – Baldinger Ultra Light Achse (Typ 1.13a / 1.13b)
Unsere Ultra Light Achse steht für maximale Nutzlast bei minimalem Eigengewicht. Sie wird unter anderem bei Fahrzeugen mit Luftfederung und Niveauregulierung eingesetzt. Um eine lange Lebensdauer und Garantie zu sichern, empfehlen wir ausschliesslich Original-Ersatzteile.

Ersatzteilliste (Auswahl)

| Pos. | Bezeichnung | Artikel-Nr. |

| 01 | Drehstab für Heckrampe | 2083 |

Federstabpacket muss auf Länge gekürzt werden und am gekürzten Ende wieder verschweisst werden.
Achtung! Arbeiten an der Federwellenrampe darf nur von ausgebildeten und geschulten Fachkräften ausgeführt werden. Es besteht Unfallgefahr mit der vorgespannten Feder.

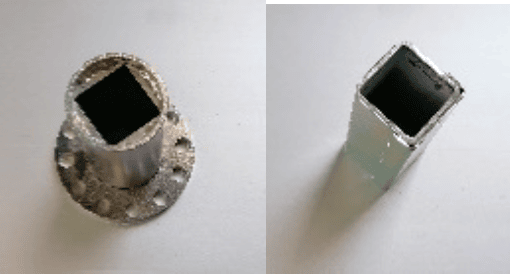

2 x Drehstabfederpfostengegenlager | 2140 |
1 x Mittellager Vierkantrohr Stahl promatisiert | 2413 |
3 x Schraube M10 x 20 | 6721 |

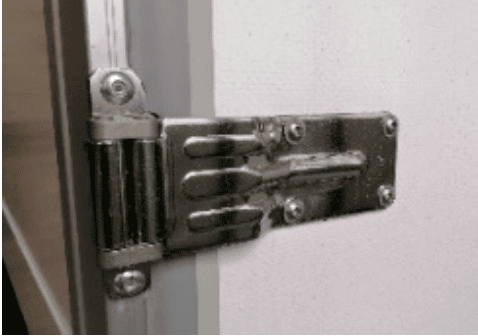

| 02 | Hecktürscharnier Kasten 2000 | 2009 |

• 6-Kant Hutmutter Edelstahl | 6751 |
• Schraube abgeflachter Halbrundkopf Edelstahl | 6750 |
• Kotflügelscheibe 10.5x30x1.5mm Edelstahl | 6749 |

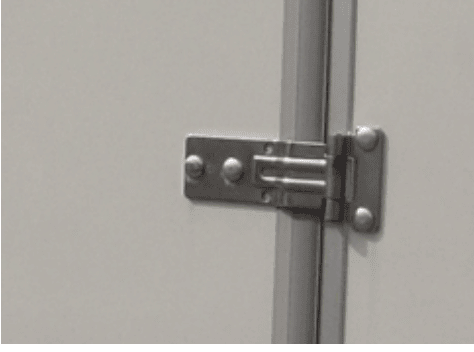

| 03 | Seitentürscharnier Kasten 2000 | 2010 |

• 6-Kant Hutmutter Edelstahl | 6751 |
• Schraube abgeflachter Halbrundkopf Edelstahl | 6750 |
• Kotflügelscheibe 10.5x30x1.5mm Edelstahl | 6749 |

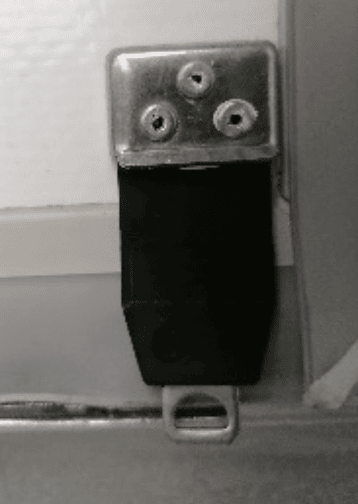

| 04 | Türfeststeller komplett kurz 103 mm | 2070 |
Türfeststeller komplett lang 143 mm | 3725 |

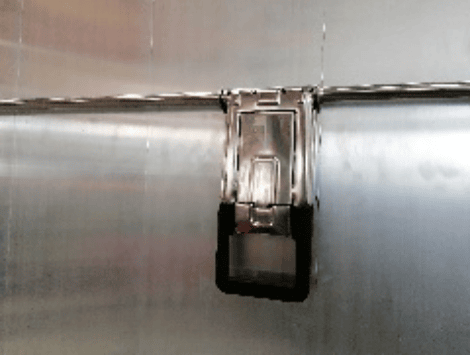

| 05 | Aufbautürverschluss Lombardi 2013 | 2136 |

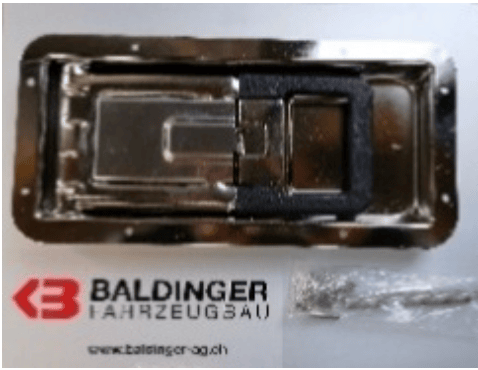

| 06 | Einbautürverschluss | 2106 |

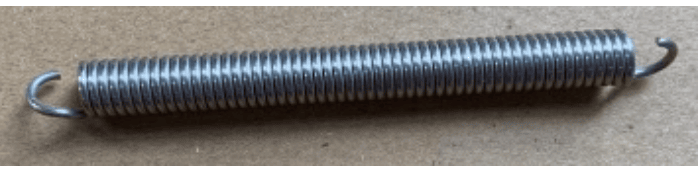

Lange Feder zu Verschluss 2106 Länge 9,5 cm | 1004 |
Lange Feder zu Verschluss Länge 10,5 cm | 1002 |

| 07 | Griffplattenschloss mit Stahl Zunge 2Stk. | 3722 |

| 08 | Spannverschluss Edelstahl zu Kombi-Heckrampe | 6907 |

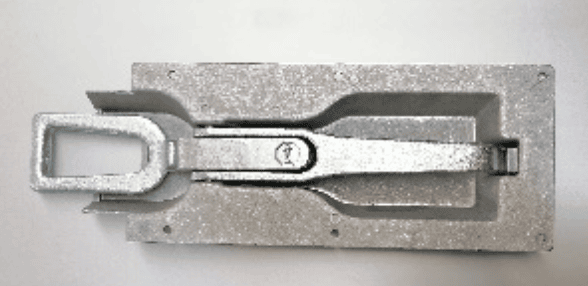

| 09 | Exzenter Einbauverschluss Schlaufe lang | 593 |

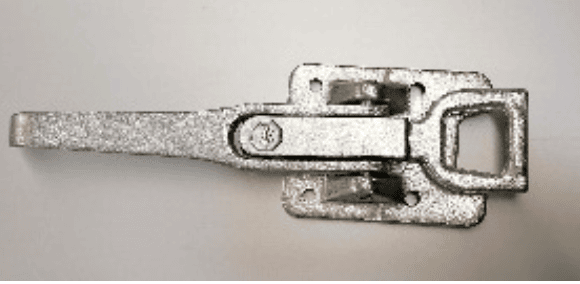

| 10 | Exzenter Aufbauverschluss Schlaufe kurz | 591 |
2 x Nieten Stahl-Flachkopf (8.9-15.9mm) | 972 |
2 x Nieten Stahl-Flachkopf (2.0-9.5mm) | 971 |

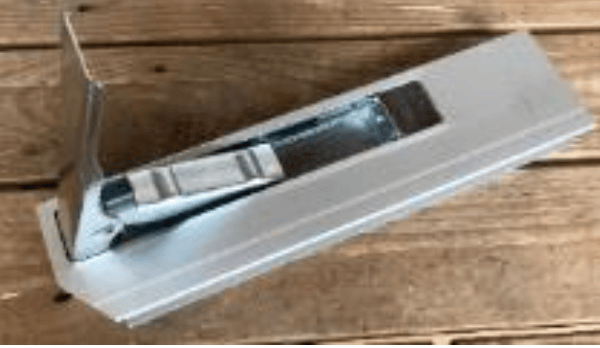

| 11 | Einfassverschluss 25mm links Höhe 320mm 2 x Nieten | 568 |
Einfassverschluss 25mm rechts Höhe 320mm hier auf Bild 568 | 569 |

| 12 | Verschluss | 4431 |
Nieten | 971 |

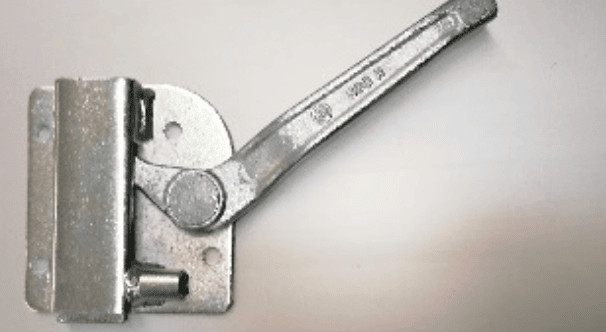

| 13 | Verschluss Hestal rechts | 599 |
Verschluss Hestal links | 778 |

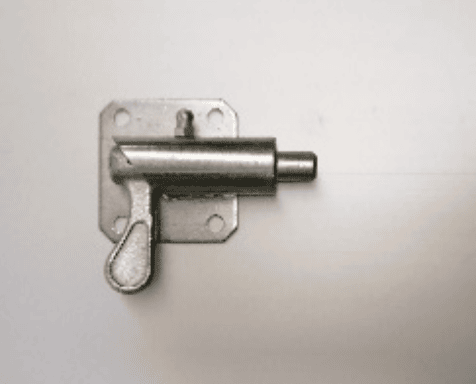

| 14 | Federriegel mit Grundplatte links | 1860 |
Federriegel mit Grundplatte rechts | 1861 |

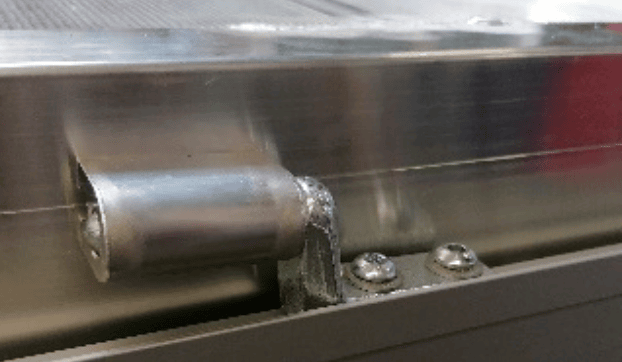

| 15 | Scharnierlager Alu-Böckli ( Nur elox.) | 565 |
Scharnierbolzen Seitenladen | 564 |
Hammerkopfschraube M8x20 zu Aluböckli | 566 |
Gewindeplatte zu Scharnierbolzen | 567 |

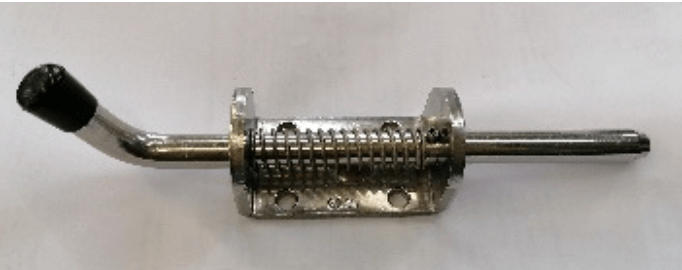

| 16 | Federtreibriegel kurz | 2071 |
Federtreibriegel lang | 2072 |

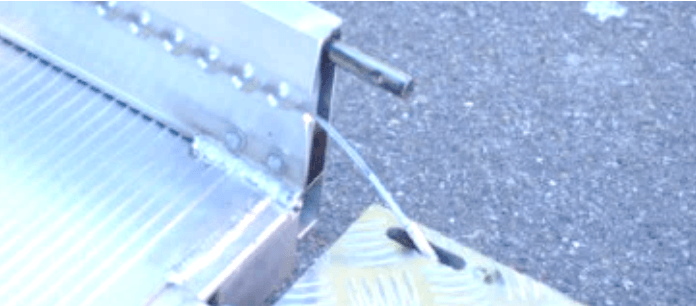

| 17 | Bowdenzug Heckklappenautomatik L3100/L3520mm | 3824 |
Bowdenzug Heckklappenautomatik L1 4100/L2 4520 mm | 5117 |

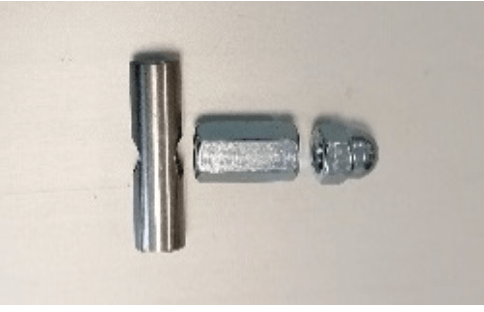

Befestigungsmaterial hinten:

• Heckladenautomatik- Welle für Heckladen | 5050 |
• Verlängerungsmutter | 846 |
• Hutmutter | 5250 |

| 18 | Heckladenautomatik (alte Ausführung) | 5040 |
Bolzen für Ausstosser, Rostfreier Rundstahl 200×12 mm
Druckfeder für Ausstosser d=16 l=77 df=1,8mm | 4021 |
Scharnierlager Alu-Böckli ( Nur elox.) benötigt 2 X | 565 |
Endstück Aluböckli (zuschnitt)be mit Innen-6-Kant Vollgewinden M10x1x40-12.8
mit Loctite 278 Schraubensicherung hochfest | 565 |

| 19 | Heckladenautomatik (neue Ausführung) | 7434 |
Kunststoffteil zu Ausstosser Links | 5813 |
Kunststoffteil zu Ausstosser rechts | 5812 |
Heckladenautomatik- Bolzen für Ausstosse | 5040 |
Absenker Heckklappe Druckfeder für Ausstosser | 4021 |

| 20 | Absenker Heckklappe Druckfeder für Ausstosser | 4021 |
Normdruckfeder Rostfrei, 62x,30×5 für Heckladenautomatik | 4988 |
Heckladenautomatik- Kabelzug Umlenkungsteil PA6 natur | 5193 |
U-Scheibe 8.4X40X3.0 | 3956 |
Heckladenautomatik- Bolzen für Ausstosser, Rundstahl | 5040 |
Heckladenautomatik- Welle für Heckladen, Rundstahl | 5050 |

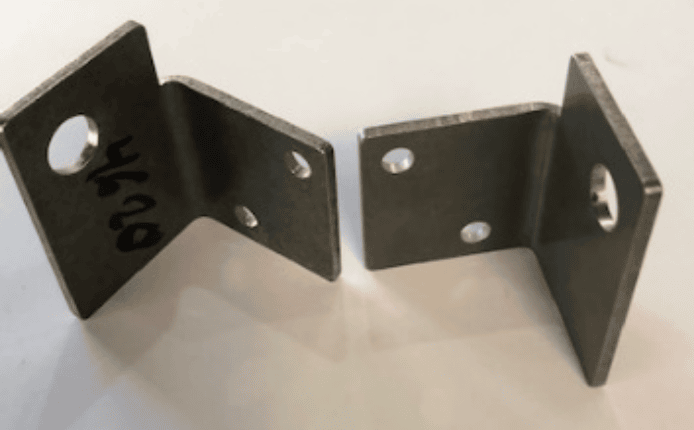

| 21 | Zubehörsatz für Absenker Heckklappe Seitenabschluss Heckladen | 4620 |

| 22 | Heckladenautomatik Bausatz für Autotransporter D103 grosse Achse | 7081 |
Normdruckfeder Rostfrei, 62x,30×5 für Heckladenautomatik | 4988 |
Heckladenautomatik- Welle für T-Stück, 51×20 mm | 5048 |
Achsexentersupport D 103 15’’ Auflieger 2 Stück | 5076 |
Heckladenautomatik – T-Stück VZ | 5047 |

| 23 | Heckladenautomatik Bausatz für ANC Autotransporter D82Set mit: | 5051 |
Achsexzentersupport 2 Stück | 5038 |
Halbschalen D82 | 5038 |
Heckladenautomat T-Stück VZ 1 Stück D82 | 5047 |
Normdruckfeder Rostfrei 2 Stück | 4988 |

| 24 | Klapptritt Coop | 5962 |

| 25 | Verschleissbodenauflage 80 x 80x 20 mm | 5053 |
         2 Schraube | 5255 |
         2 Sperrkantscheibe M8 | 2676 |
         2 Poly-Stop M8 | 5595 |

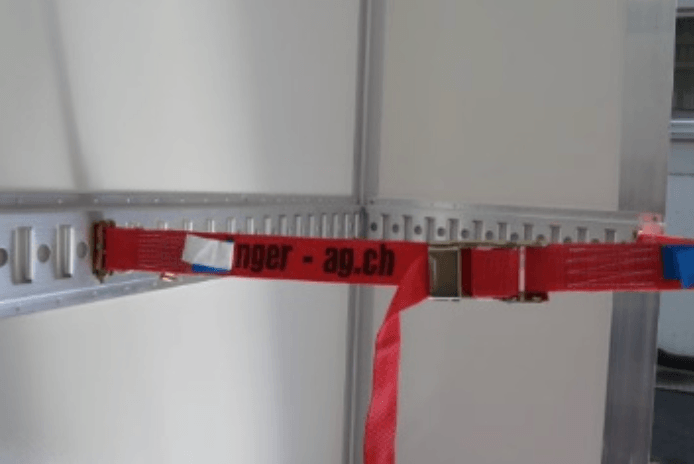

| 26 | Zurrgurt für Ankerschiene mit Ratschenbeschlag und Haken | 4101 |
-> aufgrund der Spannkraft nur bedingt empfohlen für Kastenfahrzeuge
Länge 4000 mm LC ; 500daN

| 27 | Zurrgurte für Ankerschiene mit Exzenterbeschlag und Haken | 780 |
-> empfohlen für Kastenfahrzeuge
Länge 4000 mm LC ; 500daN

| 28 | Zurrgurte für Ankerschiene mit Exzenter Beschlag (ohne Haken) | 7441 |
Länge 4000mm LC : 500 daN

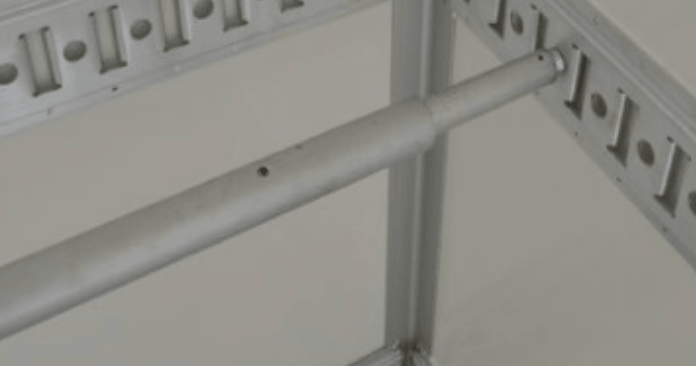

| 30 | Ladebalken-Rund Alu 2220-2650mm (alt) -> bitte Kasteninnenbreite angeben | 1168 |

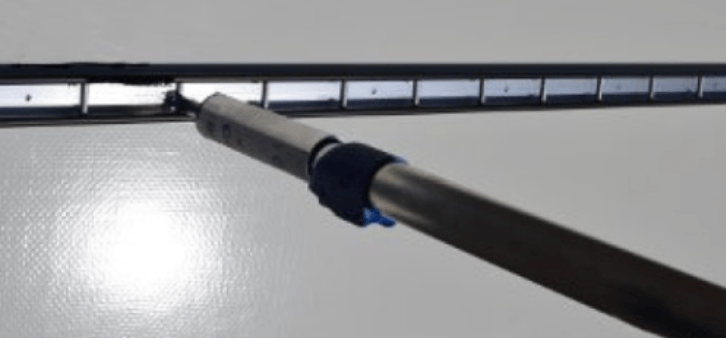

| 31 | Ladebalken-Rund Alu 2000-2500mm | 6993 |
Länge verstellbar mit Kunststoffbeschichtung

| 32 | Ladebalken-Rund Alu 2000-2500mm | 5748 |
         für Stäbchenzurrschiene 19mm Zapfen mit Schlitz
         -> Bitte Kasteninnenbreite angeben

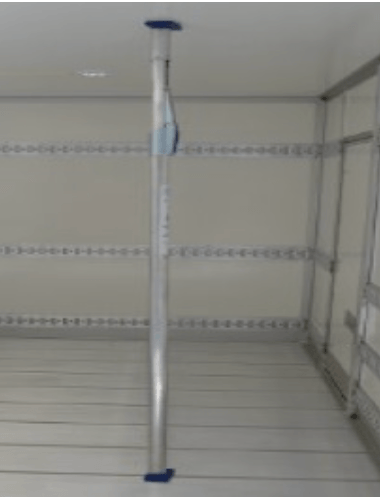

| 33 | Spreizsperrstange inkl. SAM Gummifuss | 620 |

• Einsatzbereich 2100 – 2550mm
• Gummifuss an beiden Enden

Achtung: Bei Einsatz in Leichtbaukästen ist Vorsicht geboten. Nur für geübte Fahrer geeignet.

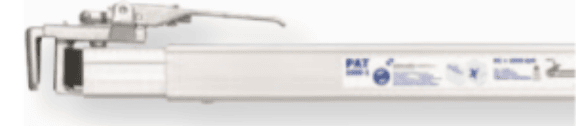

| 34 | Ladebalken-Vierkant | 6148 |

• Einsatzbereich 2130 – 2250mm
• Belastbarkeit daN 1000

Nur Verschluss | 4431 |

• Nieten Stahl-Flachkopf (2.0-9.5mm) | 971 |

| 35 | Verschluss | 4431 |
6 x Nieten Stahl-Flachkopf (2.0-9.5mm) | 971 |

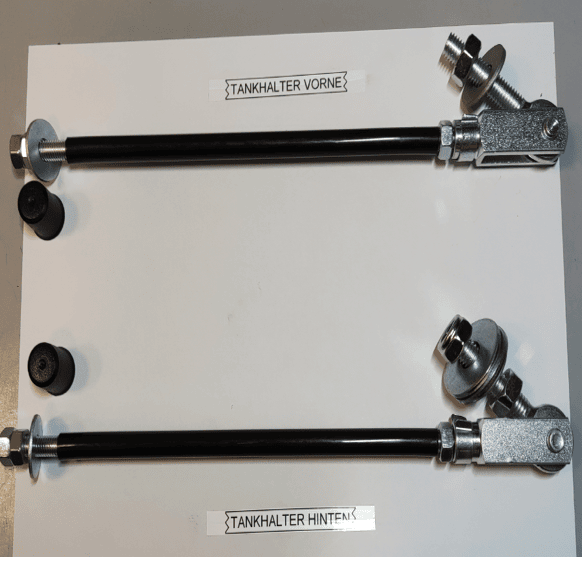

| 36 | Tankhalter vorne
Tankhalter hinten | 7629 |

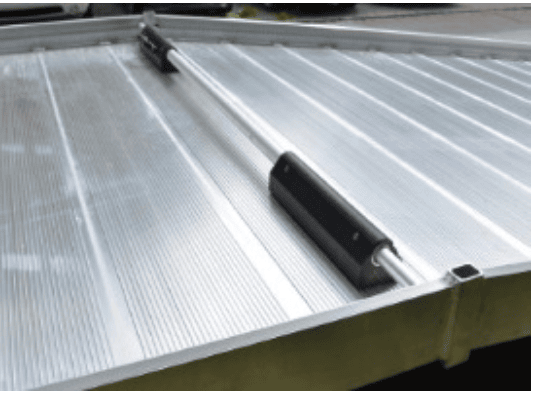

| 37 | Ladebalken – Rund Alu für Autotransporter mit NICHT-geschlitzten Seitenteilen | 5810 |

| 38 | Sattelstütze ohne Fuss für Auflieger | 6847 |

| 39 | Fuss zu Sattelstütze für Auflieger (6847) | 6844 |

| 40 | Auflieger
Radkeil Auflieger 3.5 T | 606 |
Radkeilhalter Auflieger 3.5 T 6 | 607 |

| 41 | Radkeil Auflieger Links | 754 |
Radkeil Auflieger rechts | 1672 |

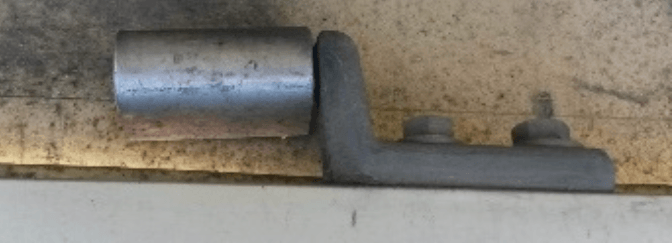

| 42 | Scharnierbolzen Seitenladen | 564 |
Scharnierlager Alu-Böckli | 565 |

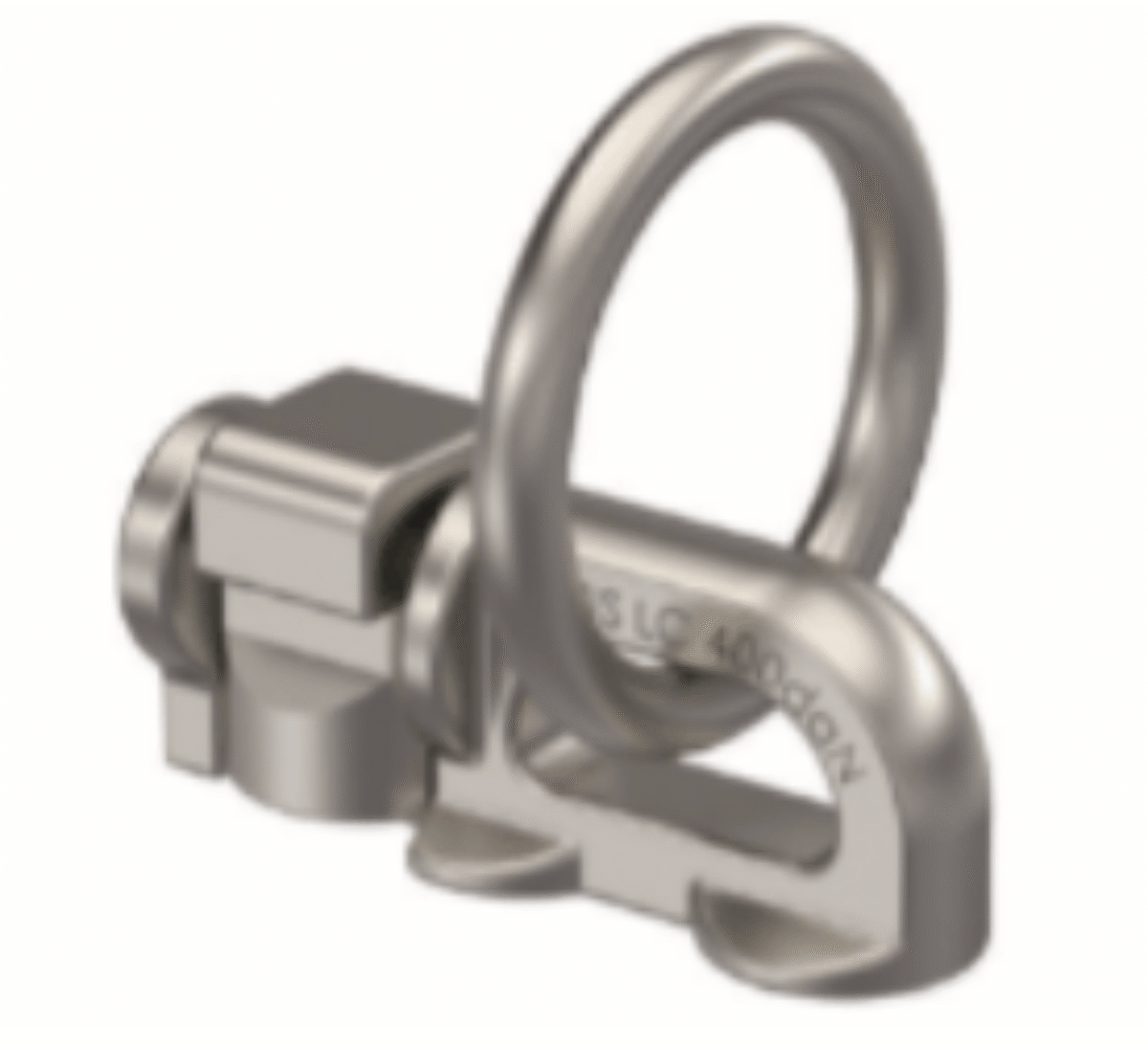

| 43 | Airlinezurrschiene Ringfitting | 4421 |

• 800 Kg Zugkraft
• Ringdurchmesser 25 mm

| 44 | Airlinezurrschiene Ringfitting | 3494 |

• 300 Kg Zugkraft

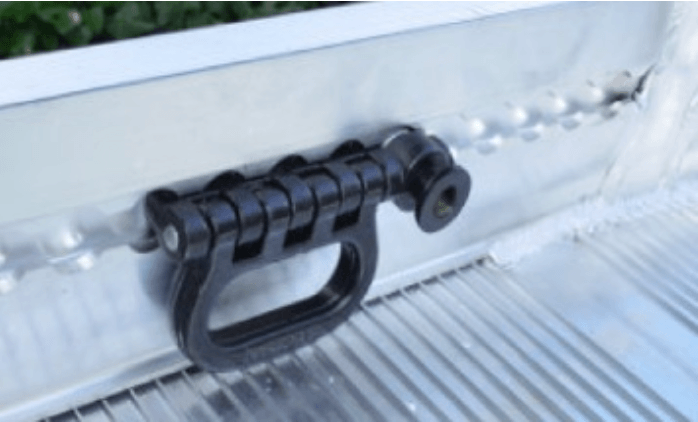

| 45 | Bindering 4-fach für Airlineschiene | 5809 |

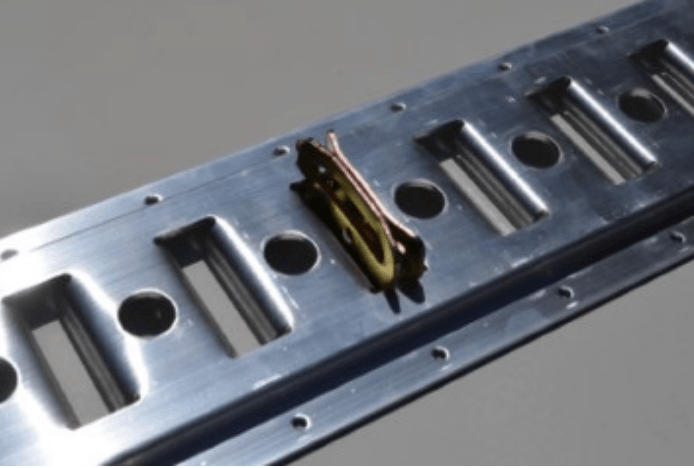

| 46 | Endbeschlag für Ankerschiene | 3961 |

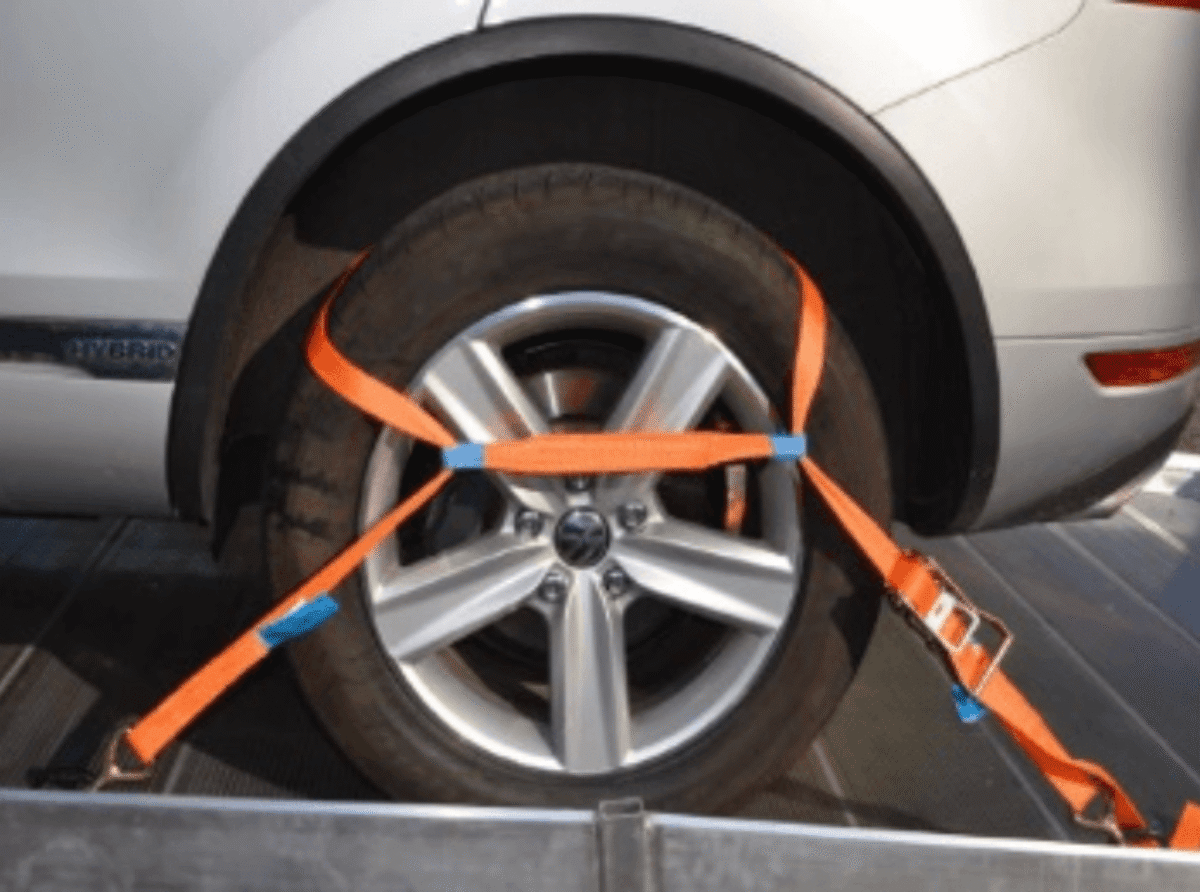

| 50 | Fahrzeugsicherungsgurt | 5808 |

| 51 | Kasten: Hakenführung oben 20mm rechts | 663 |
Kasten: Hakenführung unten 20mm links | 664 |

| 52 | Fahrzeugsicherungsgurt 35mmx3000mm, 1500kg | 3729 |

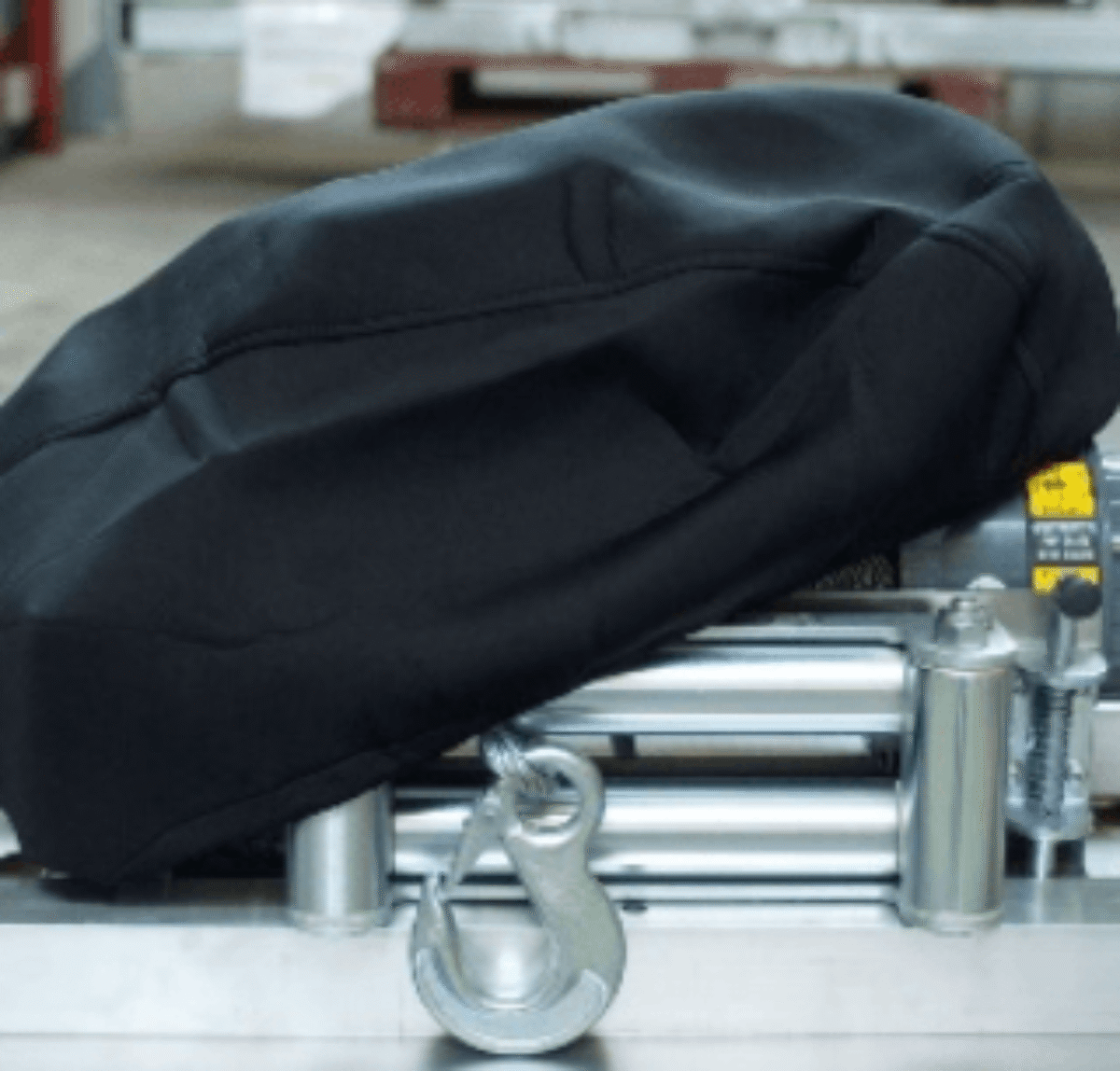

| 53 | Abdeckhaube für Seilwinde aus Neopren | 5158 |

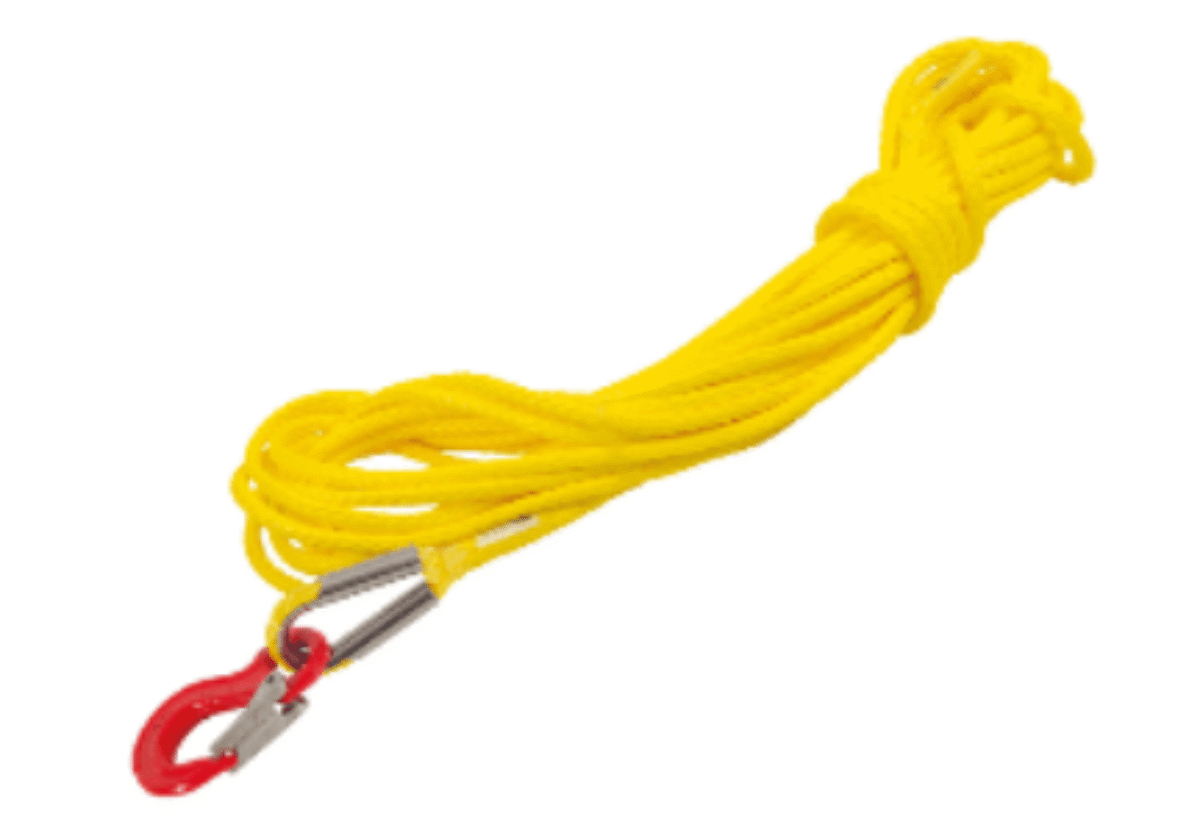

| 54 | Windenseil Kunstfaser, Ø:10 mm, 20m

• Bruchkraft max. 9900 kg
• Inkl. Sicherheitslasthaken

Edelstahlverstärkte Hakenschlaufe | 5157 |

| 55 | Windenseil zu Rhino 8 Kunstfaser, Ø:9 mm, 25m | 7166 |

• Bruchkraft max. 9000 kg
• Inkl. Sicherheitslasthaken
• Edelstahlverstärkte Hakenschlaufe

Entspricht mit Rhino 8 den EU Normen

| 56 | Windenseil zu DV900i Kunstfaser, Ø:8mm, 20m | 5719 |

• Bruchkraft max. 5800 kg
• Inkl. Sicherheitslasthaken
• Edelstahlverstärkte Hakenschlaufe

Nicht für Rhino 8 geeignet

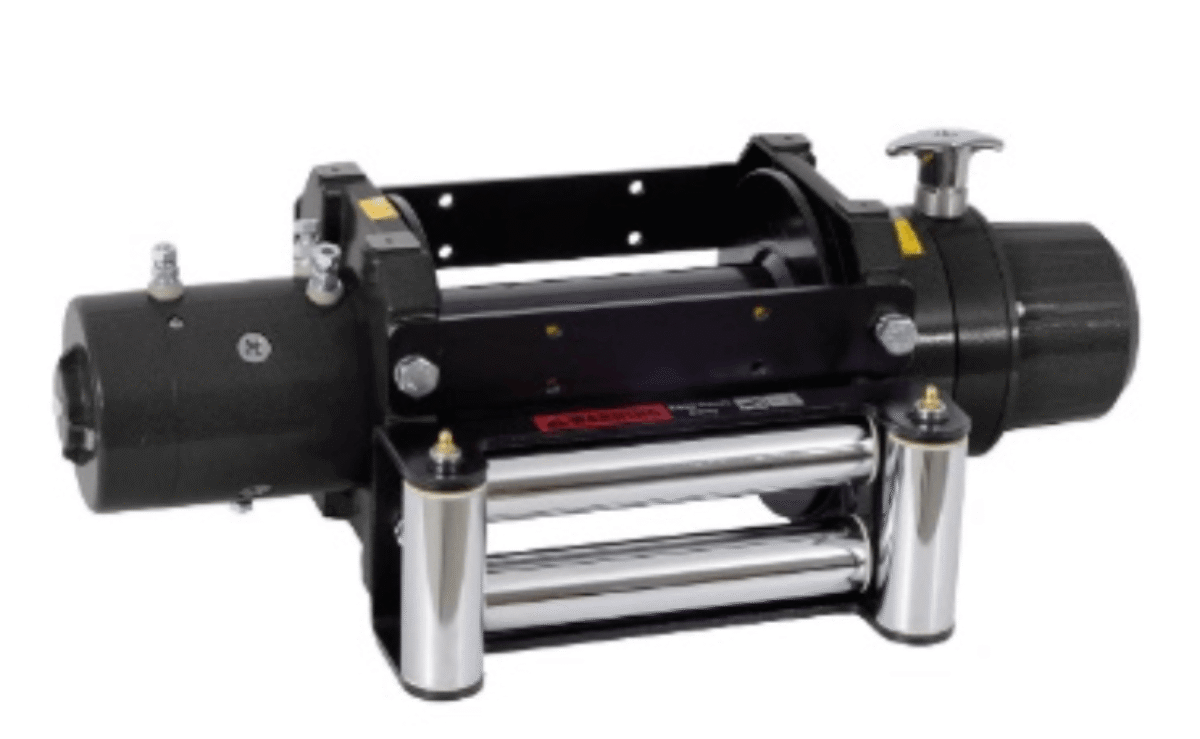

| 57 | Seilwinde Rhino 8 Ausführung Baldinger Autotransporter | 2924 |

• Seilgeschwindigkeit 9,0 – 0,7 m/min – ohne Seil
• Zugkraft: 3,56t
• Mit Rollenfenster für Kunststoff oder Stahlseil

Seilwinde Rhino 8 ohne Relaiskasten | 6994 |

| 58 | Seilwinde Rhino 8 Ausführung Baldinger Autotransporter | 7167 |

• Seilgeschwindigkeit 9,0 – 0,7 m/min – ohne Seil
• Zugkraft: 3,56t
• Mit Aluminium Maul für Kunststoffseil

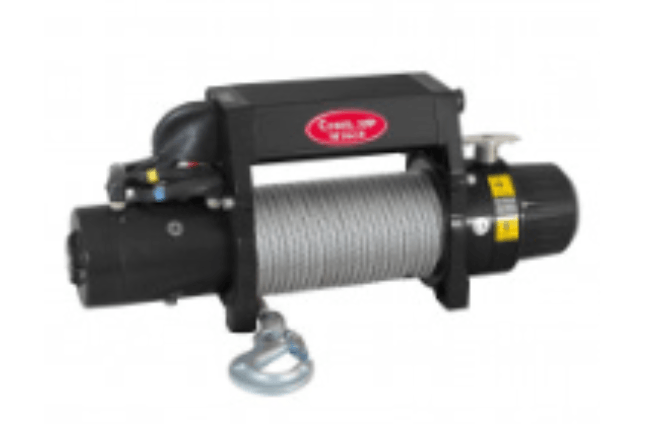

| 59 | Seilwinde Comup DV 9i 12 V (Ersatz 9000i) | 5133 |

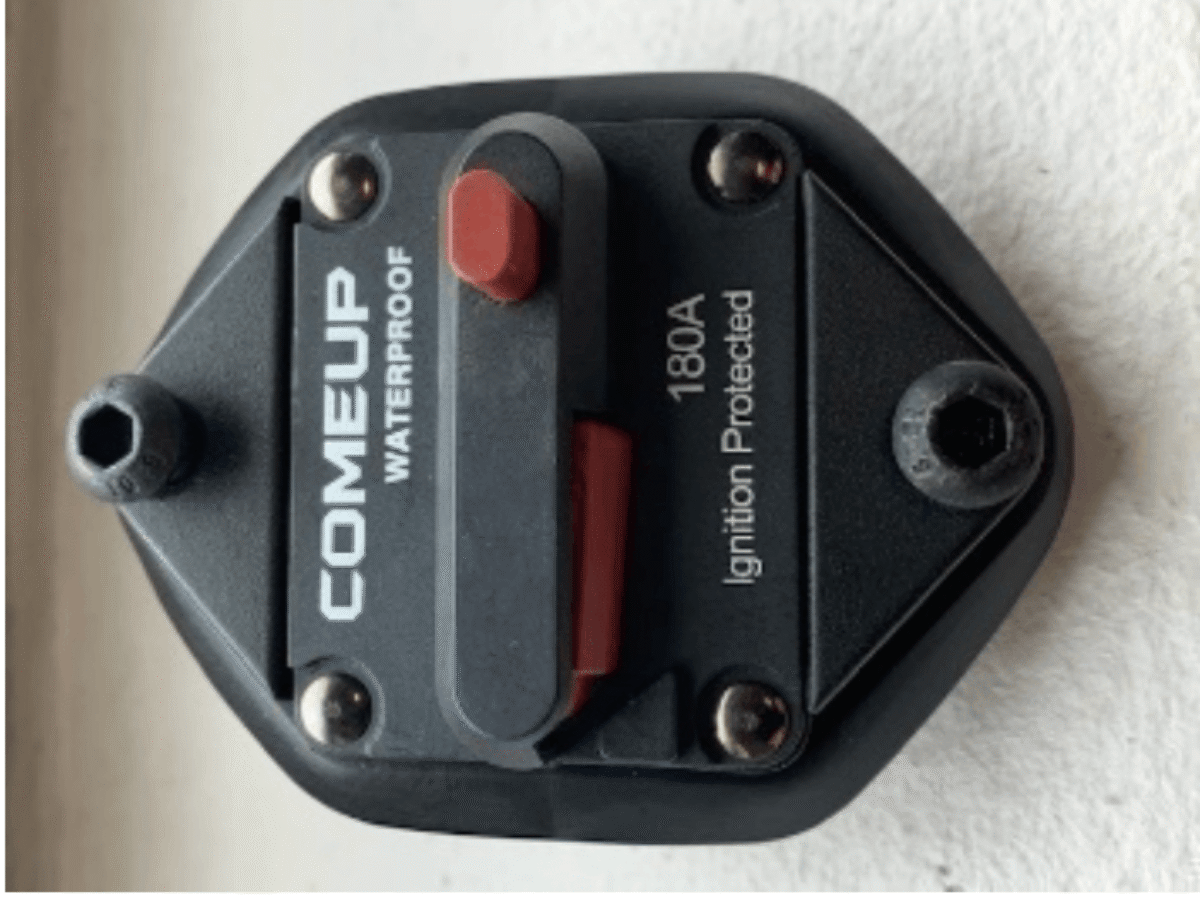

| 60 | Sicherungsautomat passend zu Seilwinde Rhino 8e | 7210 |

| 61 | Relais für DV9/9i und Rhino 8/12 Max 40 Amp. | 6735 |

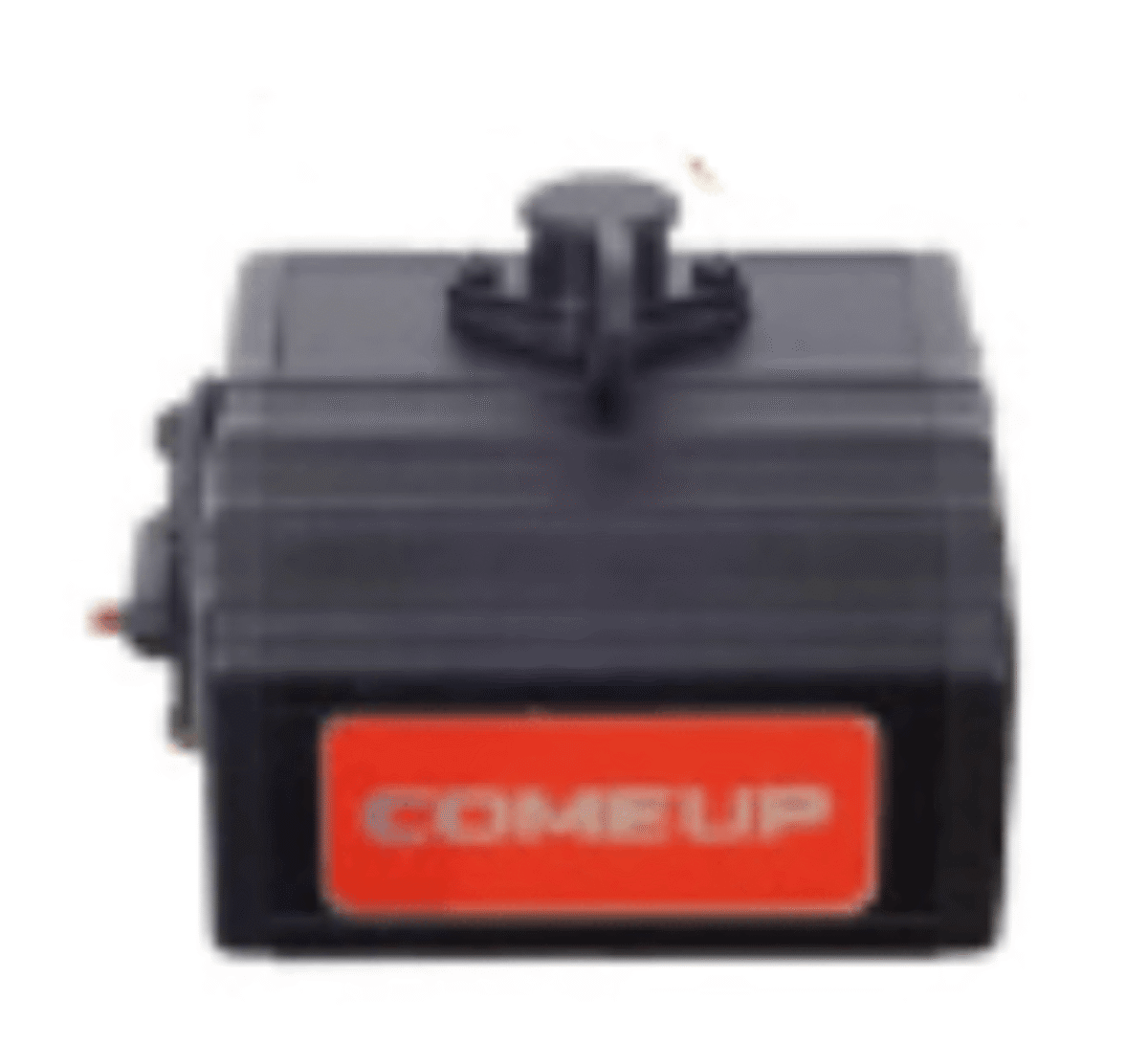

| 62 | Relaiskasten 12Volt für Rhino 8 Inkl. Relais und Sicherungsautomat | 6798 |

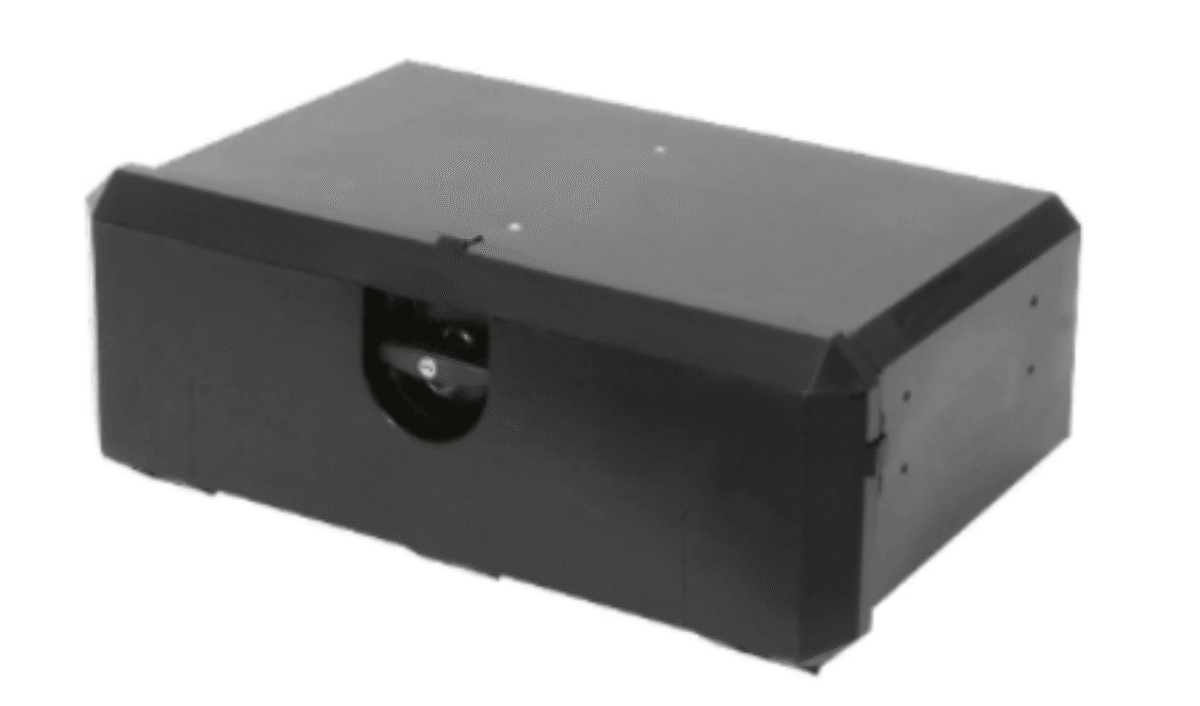

| 63 | Werkzeugkiste Typ 106 | 5084 |

• Masse B750xH290xT450

Deckel zu Werkzeugkiste | 6214 |

| 64 | Zusatzrückspiegel – 1 Stück für jede Seite | 3395 |

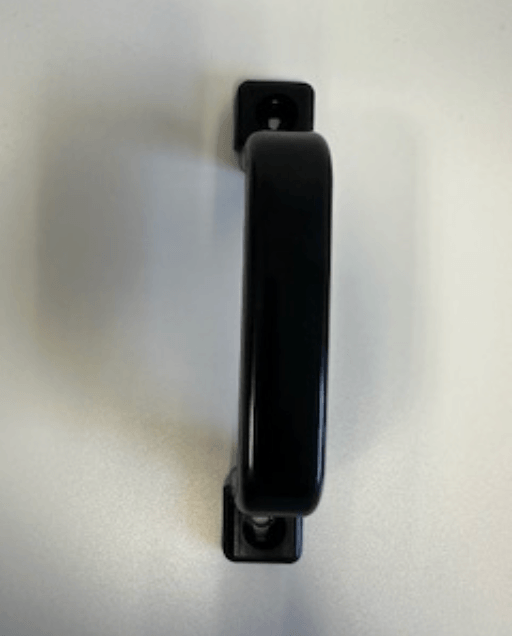

| 65 | Steigegriff aus schwarzem pvc Klappenhandgriff 160 mm | 1698 |

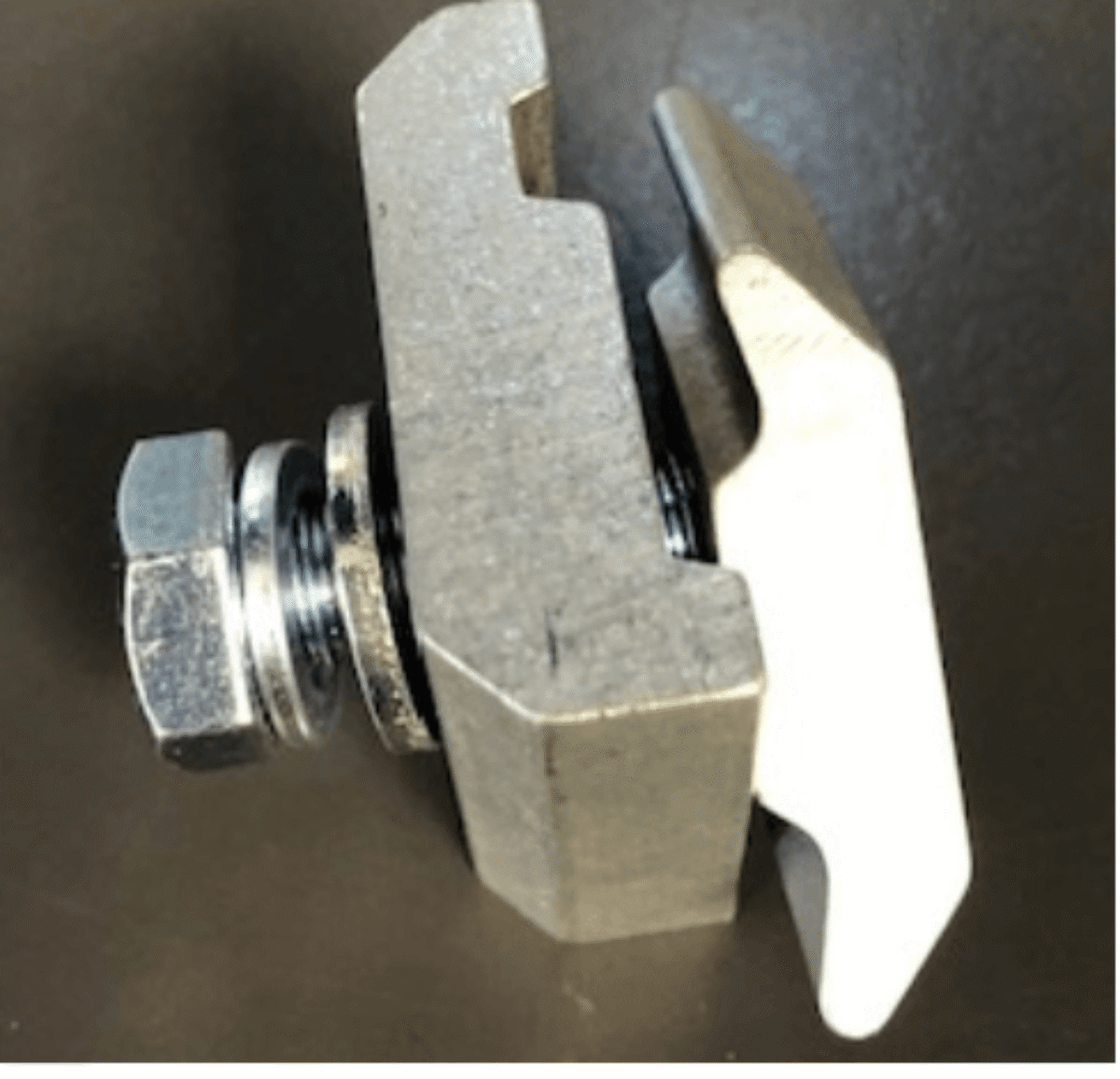

| 66 | HAI Klemmgarnitur für Chassis/Bodenverbindung 40x40x45mm | 5310 |

👉 Weitere Positionen finden Sie in der vollständigen Teileliste (PDF)

WICHTIGER HINWEIS: Bitte beachten Sie bei sicherheitsrelevanten Bauteilen wie:
* Bremsscheiben / * Nutmuttern / * ABS-Sensoren
…dass ausschliesslich Original-Ersatzteile verwendet werden dürfen. Nur so bleibt Ihre Garantie erhalten und die Verkehrssicherheit gewährleistet.
