Übersicht – Baldinger 13’’ Starr-Achse BT16250 mit Radnabe (807098) ab Juli 2023

Eine hochwertige Achskomponente für zuverlässige Performance, einfache Wartung und maximale Betriebssicherheit Ihrer Baldinger Fahrzeugaufbauten. Um eine lange Lebensdauer und Garantie zu sichern, empfehlen wir ausschliesslich Original-Ersatzteile.

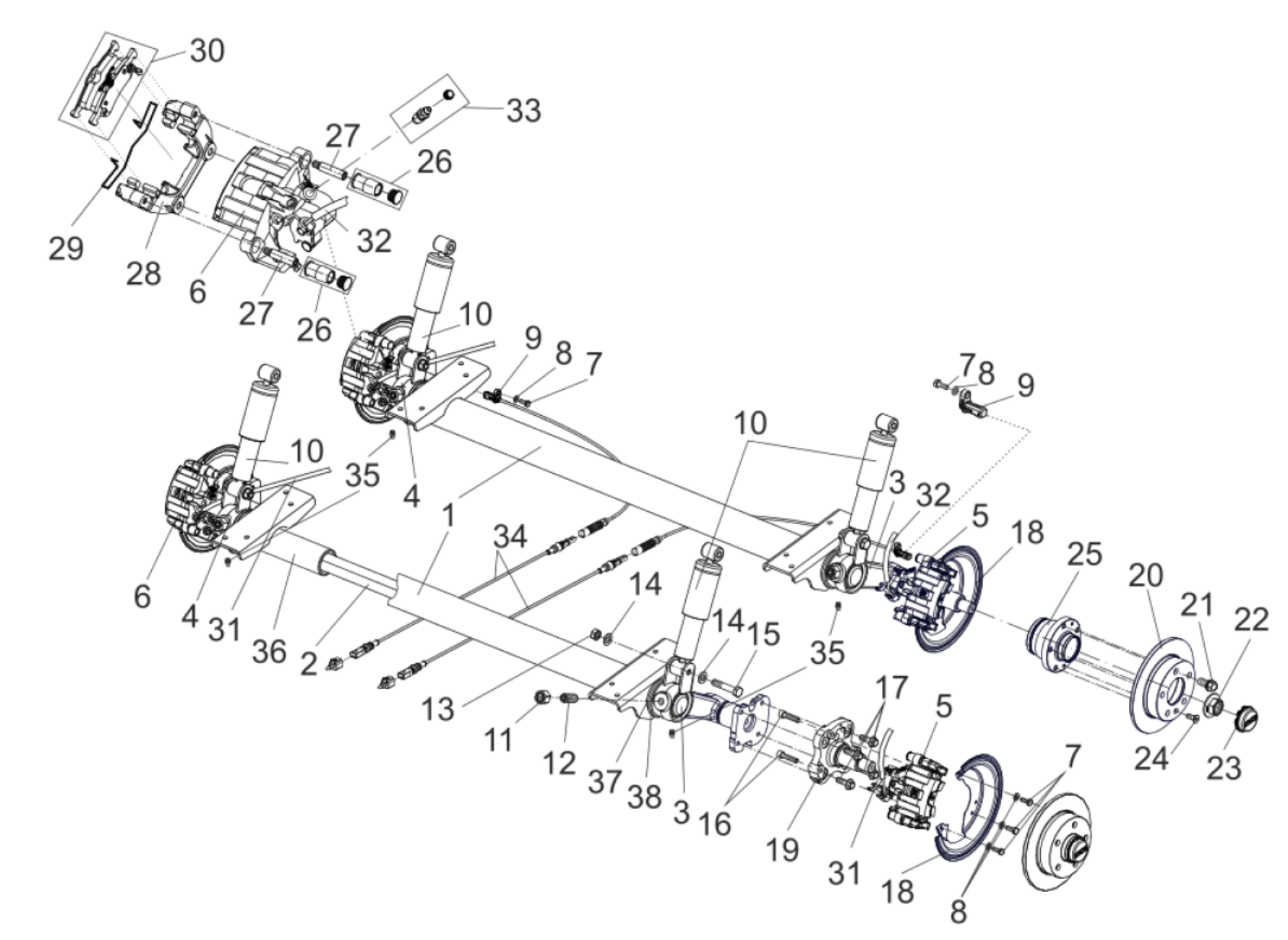

Explosionszeichnung

Zeigt alle Bauteile der Starr-Achse BT16250 mit Radnabe (807098) ab Juli 2023 inklusive Positionen und Artikelnummern.

Ersatzteilliste (Auswahl)

| Pos. | Bezeichnung | Truck-Nr. |

| 01 | Achsrohr Ø82×4 mit Drehstab, Lagerbuchse Inkl. Pos. 2, 11, 12, 35, 36, 37 und 38 | 3369 |
| 02 | Drehstab 4-kant 30x30mm (3-lagig); 1386 lang | 3372 |
| 03 | Schwinghebel BT 1600 13″ Flansch links kpl. Lackiert | 5909 |
| 04 | Schwinghebel BT 1600 13″ Flansch rechts kpl. Lackiert | 5910 |
| 05 | ET-Set Kombi Bremssattel links Metallische Gleitflächen Fetten!
Empfohlenes Fett: ATE Plastilube | 5911 |
| 06 | Luftbal ET-Set Kombi Bremssattel rechts Metallische Gleitflächen Fetten!
Empfohlenes Fett: ATE Plastilube | 5912 |
| 07 | 6kt-Schraube M6x16 DIN 933 8.8 | 4417 |
| 08 | Scheibe A6,4 DIN 125-ST | 7323 |
| 09 | ABS-Sensor | |
| 10 | Stossdämpfer A3-115-4 ohne Befestigungsmaterial (Seite 11) | 2899 |
| 11 | Mutter M20x1.5 vz | 3288 |
| 12 | Gewindestift M20x1,5 | 2893 |
| 13 | 6kt-Mutter M14 DIN 985-10 | |
Selbstsichernde Muttern und Schrauben mit einer chemischen
oder mechanischen Selbstsicherung dürfen aus
Sicherheitsgründen nur einmal verwendet werden.
Nach dem Lösen immer durch ein Neuteil ersetzen.
| 14 | Scheibe A 15 DIN 125-ST | |
| 15 | 6kt-Schraube M14x70 DIN 931 8.8 | |
| 16 | Schraube 10×1,25×45 GEO321+VL nach Zeichnung | |
| 17 | Schraube mit Nylon-Fleckbeschichtung M12x1,5×35 | 5920 |
Selbstsichernde Muttern und Schrauben mit einer chemischen
oder mechanischen Selbstsicherung dürfen aus
Sicherheitsgründen nur einmal verwendet werden.
Nach dem Lösen immer durch ein Neuteil ersetzen.
| 18 | Bremsschild links | 8347 |
| 18 | Bremsschild rechts | 8348 |
| 19 | Achsstummel 13″-Achse | 5922 |
| 20 | Bremsscheiben nur paarweise austauschen! | 5908 |
| 21 | Radschraube Kegel M12x1,5×35 | 6105 |
| 22 | Flanschmutter M27x2 | 5924 |
Selbstsichernde Muttern und Schrauben mit einer chemischen
oder mechanischen Selbstsicherung dürfen aus
Sicherheitsgründen nur einmal verwendet werden.
Nach dem Lösen immer durch ein Neuteil ersetzen.
| 23 | Staubkappe 2K (2727/10) | 5927 |
| 24 | Senkkopfschraube M 6×16 ISO 14581 8.8 GEOMET | 5928 |
| 25 | Nabe mit Polrad / Polrad siehe separate Liste | 8371 |
| 25 | Ohne Polrad Nabe mit Zähnen verwenden (bis 08.2023) | 5929 |
| 26 | ET-Set Führungshülsen Bremssattel | 5931 |
Führungsbolzen müssen beim Bremsen-Service geölt werden!
(ATE Konservierungs und Montageflüssigkeit VP1449/8)
| 27 | ET-Set Führungsbolzen Bremssattel
Führungsbolzen müssen beim Bremsen-Service geölt werden!
(ATE Konservierungs und Montageflüssigkeit VP1449/8) | |
| 28 | ET-Set Halter Bremssattel | 5934 |
| 29 | ET-Set Haltefeder Bremssattel | 5935 |
| 30 | ET-Set Scheibenbremsbeläge | 5936 |
Metallische Gleitflächen Fetten!
Empfohlenes Fett: ATE Plastilube
| 31 | Bowdenzug 1510/1720 lang Nippel mit Mutter | 5937 |
| 32 | Bowdenzug 2010/2220 lang Nippel mit Mutter | 5938 |
| 33 | ET-Set Entlüftungsventil mit Kappe | 5939 |
| 34 | ABS-Kabelverlängerung X250 1500mm | 5941 |
| 34 | ABS-Kabelverlängerung X250 900mm | 5940 |
| 34 | ABS-Kabelverlängerung VW-T5 900mm | 5991 |
| 34 | ABS-Kabelverlängerung VW-T5 900mm | 3443 |
| 35 | Schmiernippel AM8X1 Kegel DIN 71412 | 2898 |
| 36 | Lagerbuchse | 5943 |
| 37 | Lagerbuchse | 5944 |
| 38 | Scheibe Plastik | 5945 |
ALKO 13» Achse starr, 1400Kg inkl.: | 6275 |
– Bremsbeläge
– Scheiben
– Bremssättel
– Bremsseile angeben ob 1. oder 2. Achse (Aufbau Baldinger)
– Stossdämpfer inkl. Schraubenmaterial
– Sensor
Wichtig: Bei Bestellung IMMER angeben ob 2. Oder 3. Achse benötigt wird und ob Mit oder Ohne ABS Sensor.
ALKO 13» Achse starr, 2800kg, bestehend aus zwei Einzelachsen, inkl:| 5625 |
– Bremsbeläge
– Scheiben
– Bremssättel
– Bremsseile
– Stossdämpfer inkl. Schraubenmaterial
– Sensor

        Befestigungsmaterial für Achsenaggregat je 16 Stück muss separat bestellt werden (Einzelachse nur je 8 Stück)

6-Kant Schraube M 10 x 35 | 2683 |
Sicherungsmutter Poly-Stop M10 | 2680 |
Sperrkantscheibe M10 | 2675 |
U-Scheibe 10,5 x 25 x 4 | 3453 |

👉 Weitere Positionen finden Sie in der vollständigen Teileliste (PDF)

WICHTIGER HINWEIS: Bitte beachten Sie bei sicherheitsrelevanten Bauteilen wie:
* Bremsscheiben / * Nutmuttern / * ABS-Sensoren
…dass ausschliesslich Original-Ersatzteile verwendet werden dürfen. Nur so bleibt Ihre Garantie erhalten und die Verkehrssicherheit gewährleistet.
